Ventilsatser för konvektorer och fläktluftvärmare

Ventilsats FVIM – med konstantflödesventil TA-Modulator och termoställdon VSDNCM30

Ventilsats FVIM och FVIN

Name: Ventilsats FVIM och FVIN – 2 utmärkta kit, On/Off-regering
SKU: 1234-123-1-2-4

FVIM och FVIN är ventilsatser för enkel På- och Av-reglering av flöden. Båda kiten består av en ventil och ett termoelektriskt On/Off ställdon. De här ventilsatserna används främst till fläktkonvektorer och fläktluftvärmare.

Det som skiljer FVIM och FVIN åt är ventilen. Ställdonet, VSDNCM30, är däremot detsamma. Det är ett termoelektriskt NC-ställdon för On/Off-reglering. Ställdonet har hög prestanda, med en ställkraft på 100 N (+10%). Som standard matas det med 230V. Lägesindikatorn är synlig från alla sidor, vilket gör ett enkelt underhåll möjligt. Ställdonet har en anslutningskabel som är 2 m lång.

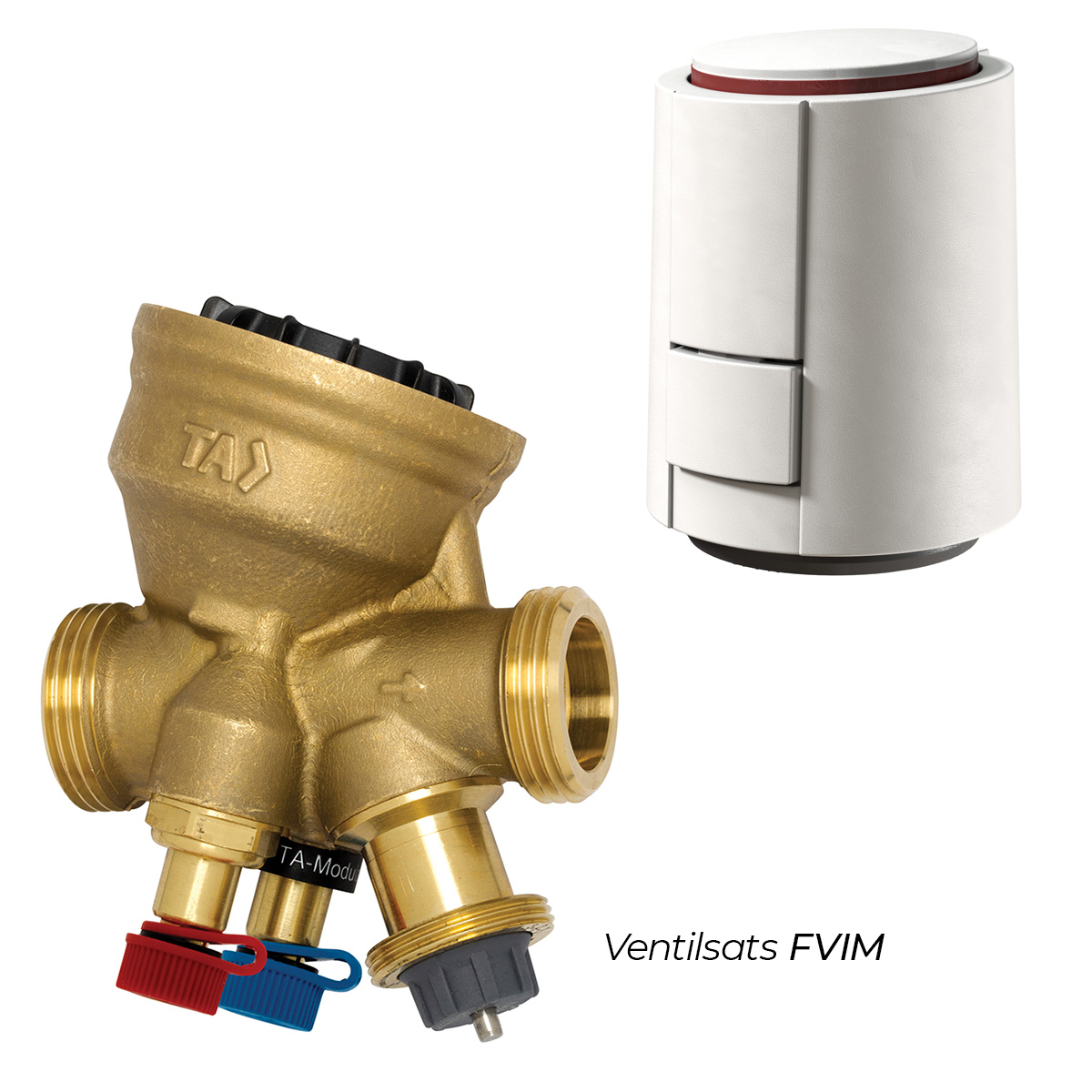

FVIM har en konstantflödesventil, TA-Modulator. Det är en tryckoberoende injusterings- och styrventil för modulerande styrning. Den har en unik EQM-karakteristik som ger en noggrann temperaturreglering. FVIM finns i 6 olika dimensioner, från DN10 upp till DN32.

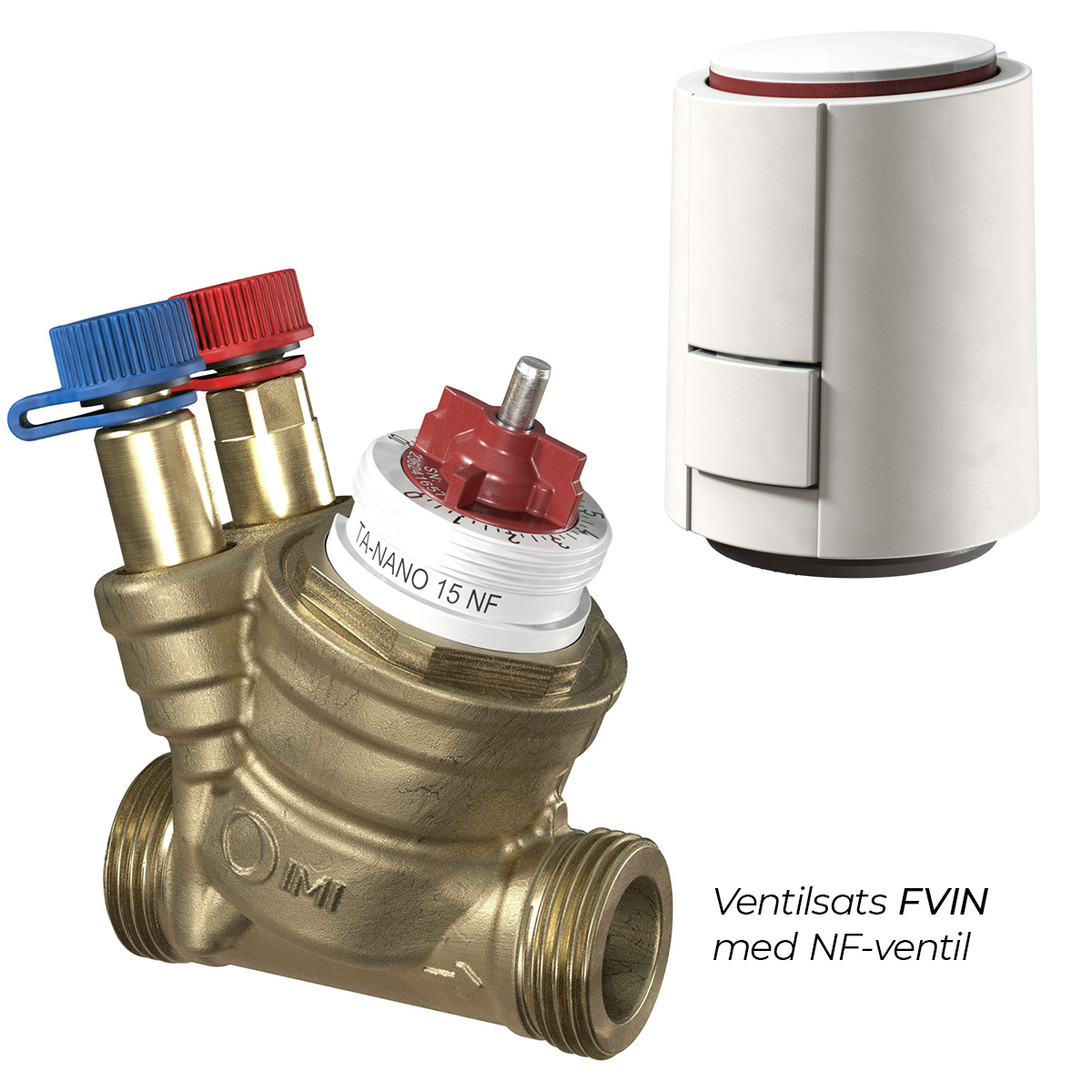

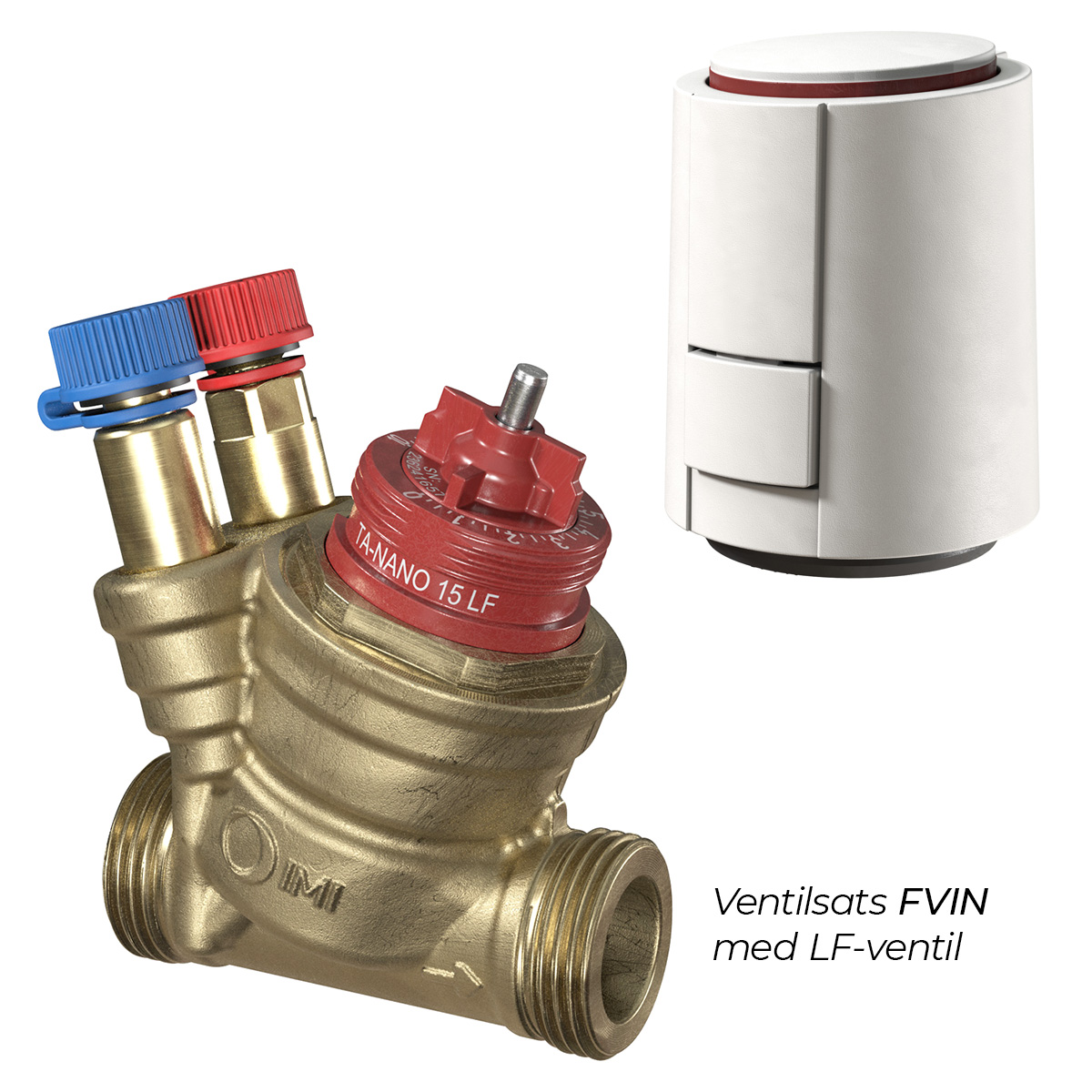

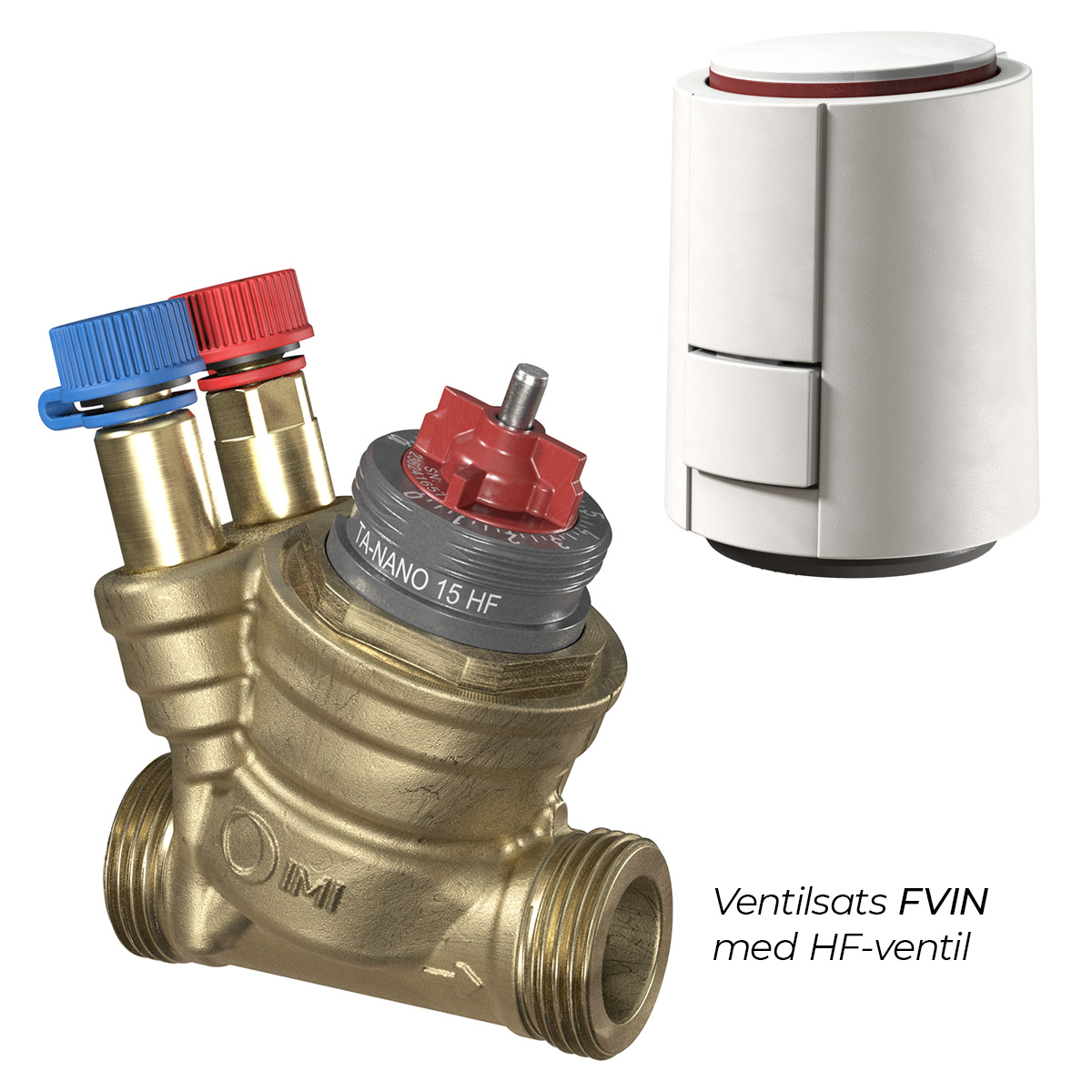

FVIN har en tryckoberoende injusterings- och styrventil, TA Nano. Den har en liten, kompakt design. Tack vare ett justerbart maxflöde ger den en noggrann hydronisk reglering. En korrosionsbeständig legering ger stark motståndskraft mot smuts och en helt tät ventil. Tryckklass är PN25. FVIN finns i sju dimensioner, från DN10 upp till DN25.

Ventilsatserna har en hög kapslingsklass, IP54. Därför kan de, tillsammans med andra spolbara produkter, placeras i t.ex. en tvätthall.

Kontakta oss eller din leverantör om du i stället behöver ett ställdon för 24V, 0-10V eller om du hellre vill ha ett NO-ställdon.

On/Off-ställdon
Tyst reglering
Inga tryckstötar
Injusteringsventil
Mätnipplar ingår

Artikelnr: 1234-123-1-2-4 Kategorier: Reglerutrustning, Tillbehör fläktkonvektorer, Tillbehör fläktluftvärmare Etiketter: Nyheter, Reglering, Ventiler, Ventilsatser fläktkonvektorer, Ventilsatser fläktluftvärmare

Ventilsats FVIM och FVIN

Montera först fast ventilsatsen på returledningen. Följ noga de utförliga instruktioner som finns i produktbladen. För FVIM finns information i produktblad TA-Modulator, för FVIN läser du i stället om TA-Nano.

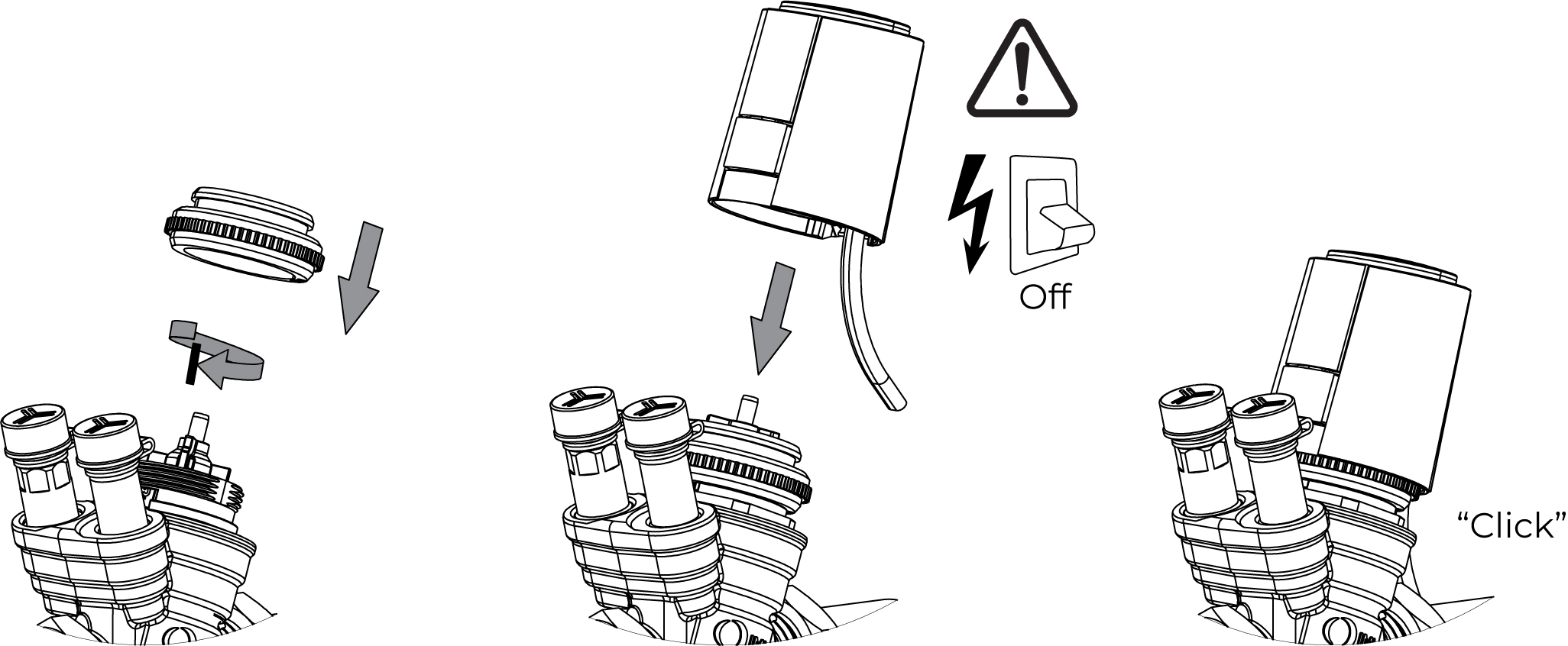

För att underlätta monteringen av ställdonet på ventilen skruvas först medföljande ”snap-on”-ring på ventilen. Därefter kan ställdonet enkelt klickas på plats. Observera att detta skall göras i strömlöst tillstånd. Ställdonet har även en First-open-funktion. Det innebär att ställdonet till att börja med håller ventilen öppen utan ström. Detta förenklar installationen, och möjliggör värme under byggtiden, redan innan el/styr är klara. Vid idrifttagning aktiveras sedan ställdonet enkelt genom att matningsspänningen sätts på i minst minst 6 minuter.

Läs mer om installationen i manualen nedan. Produktblad ställdon gäller både för FVIM och FVIN.

Ställdonet styrs med 230V via en reglerenhet, exempelvis AFR-EC eller FCR3/LVR3. Cirka 4 min efter att ställdonet har fått spänning öppnar det fullt, sedan återgår det till stängt läge när spänningen bryts.

Ventilen ger inställt, önskat flöde förutsatt att erforderligt tryck finns tillgängligt. Mätnipplar ingår.

Observera att FVIN och FVIM kräver följande minsta differenstryck:

FVIN
DN 10/15 LF/15: 15 kPa = 0,15 bar
DN 15 HF/20: 18 kPa = 0,18 bar
DN 20 HF: 30 kPa = 0,30 bar
DN 25: 25 kPa = 0,25 bar

FVIM
DN 10-20: 15 kPa = 0,15 bar
DN 25-32: 23 kPa = 0,23 bar

Ventilsatserna FVIM och FVIN passar till många olika produkter, men de används främst till fläktluftvärmare och fläktkonvektorer.
