Kraftfull luftridå som står emot nordanvindar och tryckande värme

Standesse AC Vattenvärmd

Standesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig vägg av luft som förhindrar att uppvärmd luft lämnar lokalen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar varje entré.

Standesse är en utanpåliggande, fullt synlig luftridå. Vattenvärmda Standesse kan monteras horisontellt eller vertikalt. Ett kombinerat insugningsgaller och filter ger bra åtkomlighet och enkel rengöring, vilket gynnar både livslängd och prestanda.

Standesse passar alla installationer där man vill ha en snygg och effektiv luftridå. Exempel på vanliga användningsområden är butiker, offentliga byggnader, idrottshallar/arenor, resecentrum, tunnelbanestationer, industriportar och köpcentrum.

Standesse vattenvärmda luftridåer finns i två olika kapacitetsklasser; B och C.
Typ B rekommenderas för montering upp till 3,5 meters höjd (max 4,0 m vid ideala förhållanden.)
Typ C rekommenderas för montering upp till 4,2 meters höjd (max 5,0 m vid ideala förhållanden.)
Alla modeller finns i 1.0, 1.5, 2.0 samt 2.5 meters bredd/höjd.

Standesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Gallret kan finjusteras för optimal luftström. Luftridåerna har ett kombinerat insugningsgaller och filter ”2 in 1”. Det består av 3D expanderad metall vilket ger en stor öppningsgrad. Det fungerar som ett effektivt filter, är lätt att göra rent och skyddar vattenbatteriet mot nedsmutsning.

Standesse har ett chassi och hölje i varmgalvaniserad plåt. Som standard är det pulverlackerat i vit kulör. Mot ett pristillägg kan man ändra detta till valfri kulör. Invändigt finns ljuddämpande material för att nå lägsta möjliga ljudnivå.

Kapslingsklass IP20. CE-märkt och rekommenderad av Byggvarubedömningen. Standesse finns med i MagiCAD.

  • Enastående prestanda
  • Montagehöjd upp till 5 m
  • Fyra bredder, från 1 m till 2,5 m
  • Två kapacitetsklasser, B och C
  • Passar stora portar; entréer till butiker, offentliga byggnader, köpcentrum
Artikelnr: 1234-123-1-1-1-1-1-1-1-1-1-1-3-3-2-3 Kategori: Etiketter: , , , , ,

* Lagerfört
** Utgående kulör
*** Vid 3 meters avstånd

Standesse luftridåer monteras antingen horisontellt ovanför dörren eller stående vertikalt vid sidan av öppningen.

Vid horisontell montering ovanför dörren kan man välja mellan att fästa luftridån i taket eller på väggen. För montering på väggen använder man väggkonsoler (tillbehör). Luftridån kan även pendlas i 8 mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat insugningsgaller användas.

Vid vertikal montering får max 2 enheter ställas på varandra. Vi rekommenderar max 5 meters avstånd mellan luftridåer som monteras på båda sidor om entrén. Använd alltid de specifika tillbehör som finns för vertikal montering.

Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Vattenanslutning sker på vänster sida framifrån sett. Röranslutning G¾“. Använd flexslangar vid anslutning till värmesystemet. Luftridåerna ansluts till 230V/1-fas, max 10A.

Standesse måste kompletteras med en styrmodul. Läs mer om de olika styrmodulerna under Reglering.

Standesse måste kompletteras med en indockningsmodul för reglering/styrning. Modulen dockas enkelt in i aggregatet. Välj en av följande styrmoduler:

Basic är en enklare styrmodul med manuell reglering av fläkten i 3 hastigheter. Manöverpanel ingår. Basic kan enkelt kompletteras med termostat (TER-P eller SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare reglering.

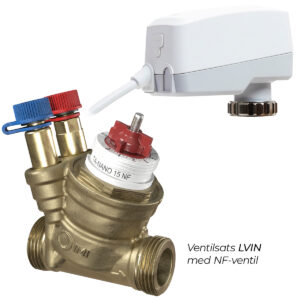

AirGenio Comfort är en smart reglerenhet, enkel att justera via touchscreen. Den ger en automatisk sekventiell styrning. Med AirGenio Comfort kan flera enheter dockas samman och styras av en gemensam reglerpanel. Ventilsats väljs separat.

AirGenio Superior är ytterligare en smart reglerenhet, enkel att justera via touchscreen. Med AirGenio Superior får du en helautomatisk sekventiell styrning med många givare samt modulerande ventil. En av givarna finns inuti luftridån, den ansluts vid indockningen. En annan av givarna sitter i själva indockningsmodulen. Utöver dessa har Superior tre externa givare; Ute, Rum och Returvattengivare. Ventilsats väljs separat.

Dimensioner

Längder i mm.



Komponenter



1) Upphängningsfästen  2) Anslutning vattenspole 3/4″  3) Strömförsörjning kabelkontakt  4) Styrkabelkontakt (SM styrmodul) eller kabelkontakt för vattenbatteriets regulator (DA, DM styrmoduler)  5) Pit för kapillärrör TV1/1 (endast SM styrmodul)  6) Nätkontakter och säkringsplats  7) Uttag för kontrollmodul  8) Inloppsskydd  9) Utloppsgaller
