Hög energieffektivitet med kanalanslutning

Maestro är en högeffektiv fläktkonvektor. Detta är en bild på insugningssidan.

Maestro MTL

Maestro är en högeffektiv fläktkonvektorserie för inbyggnad och kanalanslutning. Beroende på storlek har den upp till 425 Pa tillgängligt tryck. Tack vare att Maestro MTL är så kraftfull passar den i lokaler där stor effekt och luftmängd behövs, t.ex. serverrum. Maestro MTL har inget hölje. Den monteras alltid upp i taket. Fläktenheten är tystgående med dubbelsugande centrifugalfläktar.

Maestro MTL finns i 7 olika storlekar. Storlekarna skiljer sig åt vad gäller luftmängd och valbara vattenbatterier. Beroende på storlek kan man välja mellan 3-, 4- eller 6-radiga vattenbatterier. De fem mindre storlekarna, Maestro MTL1–5, har 160 Pa tillgängligt tryck. Deras luftmängd ligger på 1410 m³/h till 3850 m³/h. Maestro MTL finns med 3- eller 4-radiga vattenbatterier. De två största storlekarna, Maestro MTL6–7, har 425 Pa tillgängligt tryck. För dem ligger luftmängden på 5400 m³/h till 7345 m³/h, och de finns med 4- eller 6-radiga vattenbatterier.

Fläktkonvektorn är uppbyggd kring ett chassi i kraftig elförzinkad stålplåt, isolerad med polyolefinmatta, klass M1. Vattenbatteriet har kopparrör och flänsar av aluminium. Aggregatet har ett elförzinkat kondenstråg med kondensisolering och ett G2 grovfilter på insugningssidan. Dessutom är detta enkelt åtkomligt för rengöring.

Maestro MTL har en AC fläktmotor för 230V/1 med 5 varvtal. Motorn är försedd med permanentsmorda lager. Dessutom är dem monterad i vibrationsdämpande upphängningar.



Tillbehör

När det gäller tillbehör till Maestro finns det, förutom de tillbehör som rör reglering, även ett stort utbud av kanaldelar.

  • Högeffektiv fläktkonvektor
  • För lokaler som kräver hög effekt, ex. serverrum
  • Vibrationsdämpad
  • Monteras i taket
  • Klarar mottryck
Artikelnr: 1234-123-1-1-1-1-1-1-1-1-1-1-3-3-2-3-3-3-3-3-6-4-1-12-1-1-3-1 Kategori: Etiketter: , , , , , , , , , , ,

Maestro MTL finns i många olika versioner och olika storlekar. Här visar vi som exempel tekniska data för kanalanslutna Maestro MTL i storlek 1–5. Utförlig teknisk data för Maestro MTL i andra storlekar samt friblåsande versioner finns i MTL-katalogen. Du hittar den under Information & Manualer. I katalogen finns detaljerad kyl- och värmedata, korrektionsfaktorer med mera.

Maestro MTL14, 2-rörssystem, kanalansluten
Hastighet (E)
135
Luftmängd – E (m³/h)
79011251410
Tillgängligt tryck – E (Pa)
255075
Kyleffekt, total – E (kW)
4,285,366,11
Kyleffekt, sensibel – E (kW)
3,364,415,22
Värmeeffekt – E (kW)
5,807,558,86
Tryckfall, kyla – E (kPa)
5,17,69,6
Tryckfall, värme – E (kPa)
4,16,27,9
Motoreffekt – E (W)
115154191
Ljudeffekt utblås (dB(A))
515964
Ljudeffekt insug + strålad – E (dB(A))
526065
Ljudtryck utblås (dB(A))
425055
Ljudtryck insug + strålad (dB(A))
435156
Ljudeffekt insug + strålad – E (dB(A))
646971
Ljudtryck utblås (dB(A))
545961
Ljudtryck insug + strålad (dB(A))
556062
Maestro MTL24, 2-rörssystem, kanalansluten
Hastighet (E)
135
Luftmängd – E (m³/h)
84014101825
Tillgängligt tryck – E (Pa)
155080
Kyleffekt, total – E (kW)
5,167,248,44
Kyleffekt, sensibel – E (kW)
3,835,716,90
Värmeeffekt – E (kW)
6,589,7911,78
Tryckfall, kyla – E (kPa)
6,912,716,8
Tryckfall, värme – E (kPa)
5,610,313,6
Motoreffekt – E (W)
170230285
Ljudeffekt utblås (dB(A))
506267
Ljudeffekt insug + strålad – E (dB(A))
516368
Ljudtryck utblås (dB(A))
415358
Ljudtryck insug + strålad (dB(A))
425459
Maestro MTL34, 2-rörssystem, kanalansluten
Hastighet (E)
135
Luftmängd – E (m³/h)
171020752440
Tillgängligt tryck – E (Pa)
305070
Kyleffekt, total – E (kW)
9,0610,1811,18
Kyleffekt, sensibel – E (kW)
7,028,109,12
Värmeeffekt – E (kW)
12,0413,8715,54
Tryckfall, kyla – E (kPa)
16,019,823,4
Tryckfall, värme – E (kPa)
13,116,219,1
Motoreffekt – E (W)
350420470
Ljudeffekt utblås (dB(A))
616569
Ljudeffekt insug + strålad – E (dB(A))
626670
Ljudtryck utblås (dB(A))
525660
Ljudtryck insug + strålad (dB(A))
535761
Maestro MTL44, 2-rörssystem, kanalansluten
Hastighet – E
135
Luftmängd – E (m³/h)
207025803020
Tillgängligt tryck – E (Pa)
355067
Kyleffekt, total – E (kW)
11,3312,9814,23
Kyleffekt, sensibel – E (kW)
8,6910,2511,49
Värmeeffekt – E (kW)
14,9217,5519,64
Tryckfall, kyla – E (kPa)
13,917,720,9
Tryckfall, värme – E (kPa)
11,214,517,0
Motoreffekt – E (W)
445550630
Ljudeffekt utblås – E (dB(A))
636870
Ljudeffekt insug + strålad – E (dB(A))
646971
Ljudtryck utblås (dB(A))
545961
Ljudtryck insug + strålad (dB(A))
556062
Maestro MTL54, 2-rörssystem, kanalansluten
Hastighet – E
135
Luftmängd – E (m³/h)
274032803850
Tillgängligt tryck – E (Pa)
355070
Kyleffekt, total – E (kW)
15,0416,8118,52
Kyleffekt, sensibel – E (kW)
11,7113,4215,13
Värmeeffekt – E (kW)
19,3922,1224,79
Tryckfall, kyla – E (kPa)
13,316,219,3
Tryckfall, värme – E (kPa)
10,813,215,7
Motoreffekt – E (W)
500617760
Ljudeffekt utblås – E (dB(A))
667073
Ljudeffekt insug + strålad – E (dB(A))
677174
Ljudtryck utblås (dB(A))
576164
Ljudtryck insug + strålad (dB(A))
586265

* De Euroventcertifierade stegen (E) är de som är anslutna vid leverans. Kyleffekt gäller vid 7/12 27°C och 47% Rh.
** Värmeeffekt gäller vid 70° C framledning och 20° C lufttemperatur. Flöde som för kyla. Värmeeffekt extrabatteri gäller vid 70/60 vatten.
*** Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5.

Maestro MTL är endast avsedd för takmontering.



Vattenanslutning

Sett utifrån luftriktning ansluter du, som standard, vattnet på vänster sida. Se bilden nedan. Kondensavloppet finns på samma sida som vattenanslutningen.

I en del lokaler underlättas placeringen av fläktkonvektorn om anslutningen kan göras på motsatt sida. Därför kan vi, i det fallet det passar bättre, i stället leverera Maestro med vattenanslutningarna på höger sida.

Bild som visar luftflödet för högeffektiva Maestro MTL

Elanslutning

Omvänt ansluter du elen på motsatt sida mot var vattenanslutningen görs. Som standard gör du alltså elanslutningen höger sida. Om aggregatet levereras med vattenanslutningen på höger sida flyttas elanslutningen i sin tur till vänster sida.



Övrigt

Vattenbatteriet är försett med luftskruvar. Maestro MTL kan levereras med dubbla vattenbatterier för 4-rörssystem.

Kapslingsklassen är IP20, klass B.

Det finns ett flertal reglerlösningar som passar Maestro MTL, från den lite enklare reglerpanelen WM3V till reglering med Modbus. Läs mer om reglerutrustning under Tillbehör.

  • *Använd endast med styrenheter som reglerar På/Av, t.ex. QCV-MB
  • *Kan endast reglera fläktkonvektorn tillsammans med QCV-MB
    • BeskrivningAnvändningArt.kod
    Spiroövergång med 3 anslutningar, för insug och utblåsPassar MTL 1–2PMM2
    Spiroövergång med 3 anslutningar, för insug och utblåsPassar MTL 3PMM3
    Spiroövergång med 4 anslutningar, för insug och utblåsPassar MTL 4PMM4
    Spiroövergång med 4 anslutningar, för insug och utblåsPassar MTL 5PMM5
    Spiroövergång med 4 anslutningar, för insug och utblåsPassar MTL 6PMM6
    Spiroövergång med 4 anslutningar, för insug och utblåsPassar MTL 7PMM7
    Flexibel anslutning, för insug och utblåsPassar MTL 1–2GAV2
    Flexibel anslutning, för insug och utblåsPassar MTL 3GAV3
    Flexibel anslutning, för insug och utblåsPassar MTL 4GAV4
    Flexibel anslutning, för insug och utblåsPassar MTL 5GAV5
    Flexibel anslutning, för insug och utblåsPassar MTL 6GAV6
    Flexibel anslutning, för insug och utblåsPassar MTL 7GAV7
    Yttre extra kondenstrågPassar alla storlekarBCM
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 1–2SFMG32
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 3SFMG33
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 4SFMG34
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 5SFMG35
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 6SFMG36
    Syntetiskt filter SFM, Eurovent EU3Passar MTL 7SFMG37
    Syntetiskt filter SFM, EU6, av glasmicrofiberPassar MTL 6SFMF66
    Syntetiskt filter SFM, EU6, av glasmicrofiberPassar MTL 7SFMF67

    Maestro MTL1–5



    Maestro MTL6–7



    ModellABCDEFGHLMN
    MTL1–2113369831025599162011855424550249
    MTL3113369836030599162011855429550299
    MTL41445853360293130277514975829154295
    MTL51445853435368130277514975836754370
    MTL6153511004884211393102215875941655421
    MTL7153511005885211393102215875951655521

    Information & Manualer

    Katalog MTL1–5
    Katalog MTL6–7
    Installation och drift

    Deklarationer & Certifikat

    CE deklaration
    Byggvarudeklaration MTL1–5
    Byggvarudeklaration MTL6–7

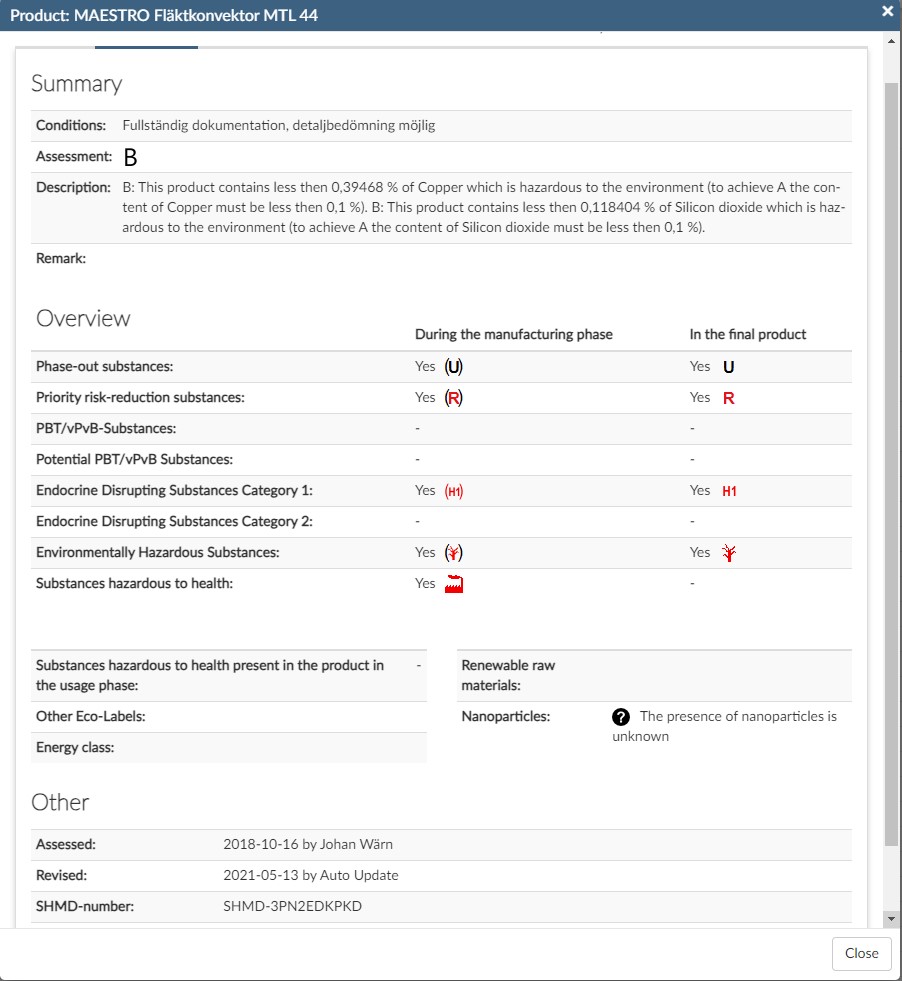

    Bedömd B av SundaHus
