Komplett reglerenhet för fläktkonvektorer

Rumsregulator FCR4

FCR4 är en förprogrammerad rumsregulator som reglerar värme i fläktkonvektorer som har EC-fläkt. Den reglerar både fläkt och ventil, var för sig eller samtidigt. Enheten är komplett med bakgrundsbelyst display, kommunikation och fläktknapp. Regulatorn har även ingång för närvarodetektor, fönsterkontakt, kondensgivare, CO2-givare eller change-over-funktion. Kommunikationen går via RS485 (Modbus, BACnet eller EXOline). Det passar bra att använda FCR4 i t.ex. köpcentrum, flygplatser, industrier och lagerlokaler.

FCR4 är en regulator i Regins Regio Midi-serie. Med den reglerar du fläktkonvektorer som har en 0–10V EC-fläkt. Anpassa fläkthastigheten manuellt eller med det automatiska läget. Du kan välja mellan tre fasta hastigheter när du använder den manuella regleringen. Däremot regleras hastigheten steglöst i det automatiska läget. I sekvens kan du även styra en ventil för värme och kyla. FCR4 har två utgångar för termiska ställdon. Den passar produkter med 2- och 4-rörssystem. FCR4 matas med 24V.

Förprogrammerad rumsregulator
För fläktkonvektorer med EC-fläkt
Snabb och säker konfigurering
Matningsspänning 24V
Kan kommunicera via RS485
Enkel installation

Artikelnr: 1234-123-1-2-1-2-2-1 Kategorier: Reglerutrustning, Tillbehör fläktkonvektorer Etiketter: Reglering, Reglerpaneler, Reglerpaneler väggmonterade, Väggmonterade reglerpaneler

FCR4

RSK: 6974287

Matningsspänning: 24 V AC, 50 – 60 Hz
Energiförbrukning: 2,5 VA

Omgivningstemperatur: 0 – 50° C
Lagringstemperatur: från -20° C till +70° C
Omgivande luftfuktighet: Max 90% RH
Inbyggd temperaturgivare: Typ NTC, mätområde 0 – 50° C, mätnoggrannhet ±0,5° C vid 15 – 30° C

Kommunikation: RS485 ( EXOline eller Modbus med automatisk detektering/omkoppling, eller BACnet)
Modbus: 8 bitar, 1 eller 2 stoppbitar. Udda, jämn (FI) eller ingen paritet
BACnet: MS/TP
Kommunikationshastighet: 9600, 19200, 38400 bps (EXOline, Modbus och BACnet) eller 76800 bps (endast BACnet)

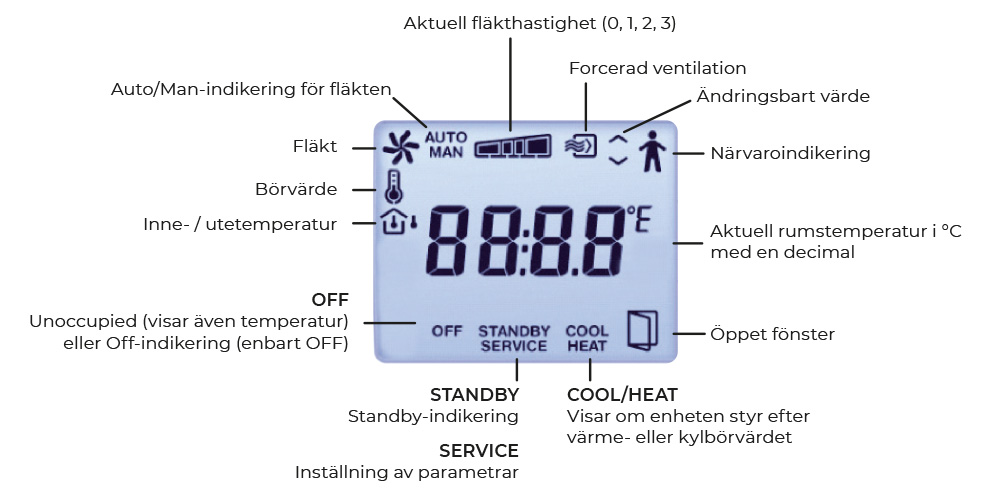

Display: Bakgrundsbelyst LCD
Material, hölje: Polycarbonat, PC
Dimensioner (BxHxD): 95x95x28 mm
Vikt: 110 g
Färg lock: Signalvit, RAL9003
Färg bottendel: Ljusgrå

Skyddsklass: IP20

Reglerpanelen har en modulär uppbyggnad med separat bottenplatta. Därför är den enkel att installera. Dessutom är det lätt att starta upp regulatorn i drift.

Montera bottenplattan direkt på väggen eller på en eldosa. Efter det kan du installera elektroniken. Kabelanslutningarna gör du på bottenplattan. Läs mer om installationen i produktbladet.

Montering av LVR och FCR från Regio

FCR4 kan kommunicera via RS485 / Modbus. Den kan reglera värme och/eller kyla. Enheten kan konfigureras för olika reglerfall

Enheten har ett antal förprogrammerad inställningar. Du kan även själv ställa in olika parametervärden i en parametermeny som visas i displayen. Använd de Öka- och Minska-knappar som finns på panelen för detta.

Regulatorn har fem olika driftlägen: Off, Unoccupied, Stand-by, Occupied och Bypass. Occupied är det förinställda driftläget. Det kan ställas om till Stand-by via parametermenyn i displayen. Driftlägena kan aktiveras via ett centralt kommando, närvarodetektor eller närvaroknappen.

Läs mer om reglerfunktionen i manualen.

Med en FCR4 kan du reglera temperaturen hos fläktkonvektorer med EC fläktmotorer:

Fläktkonvektorer

Tre olika modeller av Carisma CRC; Carisma CRC-ECM-MV, Carisma CRC-ECM-MO och Carisma CRC-ECM-IO

Carisma CRSL-ECM

Maestro MTL-ECM

Carisma Fly CVP-ECM-A

Skystar med EC fläktmotor

Carisma Whisper

Måttskiss LVR4 och FCR4
