Ventilhus: Som standard svart stål
Stålkvalitet: 520M och E470 i grupperna DN25 och DN50 (FM25 och FM50).
Svetsat stålrör EN 10217 och E470 i gruppen DN65 (FM65).
Ytbehandling: Elförzinkad eller behandlad med rostskyddsmålning
Käglor i ventil: Mässing SIS914
Spindel: Genomgående spindel, AISI316 (syrafast, rostfritt stål)
Ventiltyp: Sätesventil, mjuktätning EPDM, Kvs 0,32 – Kvs 80
Värmespärr: Mekanisk, komposit (ej värmeledande)
Läckage huvudport: 0,01% av Kvs
Läckage shuntport: 1%
Reglerområde: 1:100
Karaktäristik: Linjär (standard)
Driftstemperatur: Från -10 till +110°C
Tryckklass: Som standard PN6. Andra tryckklasser på begäran.
Trycktest: 10 Bar
Provtryckning: 7 bar luft
Termometrar: Shuntgruppen levereras med fyra termometrar som har 2% tolerans.
Värme 0–120°C. Kyla -20 till +60°C.
Andra material, tryckklasser och temperaturer än ovan nämnda på begäran.
Shuntgruppen är 100% vändbar, med fästen för väggkonsol/teleskopstativ, termometrar och termometerfickor på båda sidor, samt en genomgående spindel. Den kan monteras stående, liggande, hängande, upp-ned etc. Om ställdonet kommer neråt, flytta detta till alternativ motorsida. Märkskylt snurras så att text kommer rätt.
Anslutningar:
Dimension 25/50: Unionskoppling i stål (nipplar som tillbehör).
Dimension 65: Flänspackning ingår, men inte motfläns.
Kapsling samt frontplåtar: Aluminium
Isolering: Shuntgrupper för värme isoleras med cellgummi. Shuntgrupper för kyla och värmeåtervinning levereras med limmat cellgummi. För temperaturer under 5°C används polyuretanskum.
Kopplingsbild: Finns på båda sidor av shuntgruppen, på frontplåten. Röd färg på kopplingsschemat står för värme, blått för kyla, grön för återvinning.
Dataskylt: På shunten sitter även en dataskylt, med systemnamn och produktionsnummer, samt all dimensioneringsdata. Skylten är vridbar.
Blödare: Inbyggd blödarventil, placerad mellan tillopp och retur, vid koppling 7 och 7A. Ventilen levereras stängd.
Ställdon (tillval): Om shuntgruppen levereras med monterat ställdon är detta placerat på standardsidan (se kopplingsschema). Det går att välja en annan placering av ställdonet. De flesta fabrikat passar med montagesatsen. Vi har även en egen motorkonsol för vridande motorer, typ Belimo SM.
Kulventil (tillval): Upp till DN50 är det en kulventil med förhöjd spindel. DN65 och större har en spjällventil.
Injusteringsventil (tillval): STAD/STAF, eller enligt eget önskemål. För injustering, se information från leverantören.
Pump (tillval): Fabrikat enligt önskemål.
Nor-Shunt FM är 100% vändbar. Placeringen av shuntgruppen förenklas oerhört eftersom den kan placeras i nästan vilken position som helst; stående, liggande, hängande, upp-och-ned etc. Shunten får bara inte monteras med shuntmotorn pekande nedåt, men genom sin unika konstruktion är det enkelt att flytta över shuntmotorn till motsatt sida. På shuntens frontplåt finns en märkskylt som beskriver dess dimensioneringsdata och kopplingsschema..
På shuntarna finns det fästen för teleskopstativ resp. väggfäste, 4 termometrar samt termometerfickor på båda sidor. Väggfästet ingår. Det teleskopiska golvstativet är ett tillbehör som behöver beställas separat. Höjden på stativet är 600–1700 mm.
Med Nor-Shunt FM får du hela 8 olika kopplingsalternativ. Du hittar dem under Kopplingsscheman.
FM Shunten levereras med unionskopplingar, normalt levererar vi också med, som tillbehör, injusteringsventiler, kulventiler, ställdon och cirkulationspump.
Enklast och vanligast är reglering med linjärt ställdon. Vi har även konsol för vridande ställdon. Om det är att föredra kan ni enkelt kontakta oss om det. Vi har möjlighet att anpassa shuntgruppen till många olika ställdon och motorer.
Reglerområde 1:100
FM-shunten kan beroende på inkoppling användas till olika tillämpningar. Beroende på hur shunten ska arbeta gör vi dimensionering och förslag till kopplingsschema.
Golvstativ
Ställdon/Ventilmotor
Cirkulationspumpar
Injusteringsventiler
Kulventiler
D-nipplar
Kontakta oss gällande val av tillbehör, vi har i många fall flera olika alternativa fabrikat.
Längder i mm, vikt i kg.
FM25 och FM50 levereras med utvändiga unionskopplingar med planpackning.
FM65 levereras med flänsar.
För beräkningar och exakta mått för pumpar, injusterings- och kulventiler hänvisar vi till respektive fabrikant.
Måtten för G, H , I och J är för vanliga pumpar och ventiler som är i samma dimension som shuntgruppen.
Kopplingsscheman

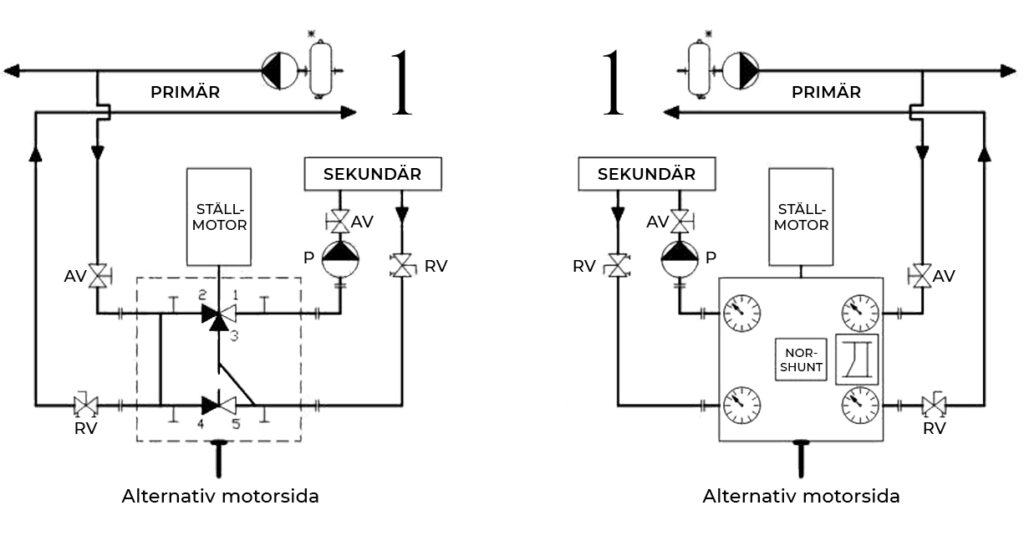

1 – Norgekoppling
Sekundärmonterad styrventil. Konstant flöde primärt och sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar som förshunt och i system med lika flöde primärt och sekundärt.

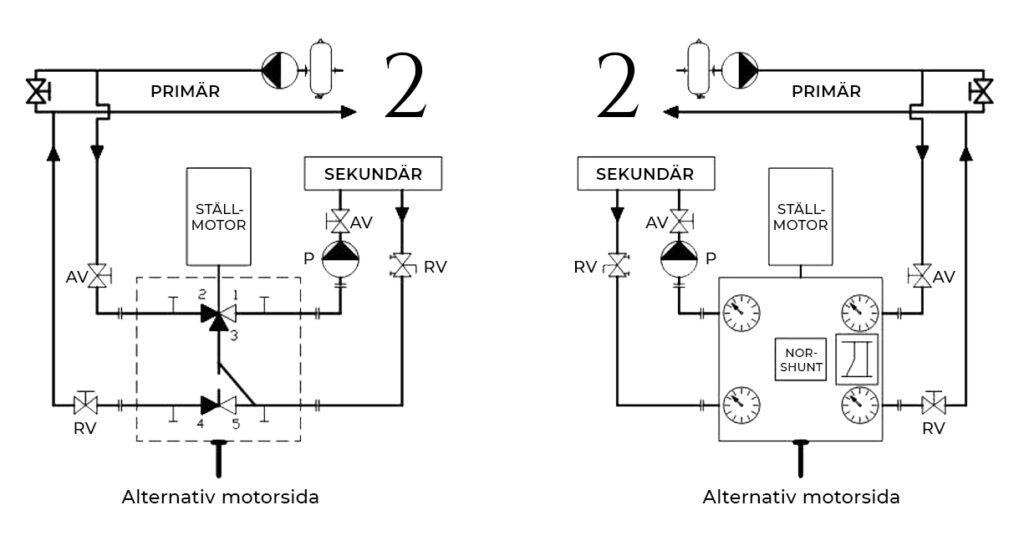

2 – Trevägs shuntkoppling
Sekundärmonterad styrventil. Sugande koppel. Tvåvägs kopplad trevägsventil. Variabelt flöde primärt, konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen samt rör på primärsidan.
Användbar vid system med trycklös primärsida eller underdimensionerad huvudpump, samt vid krav på låga returtemperaturer.

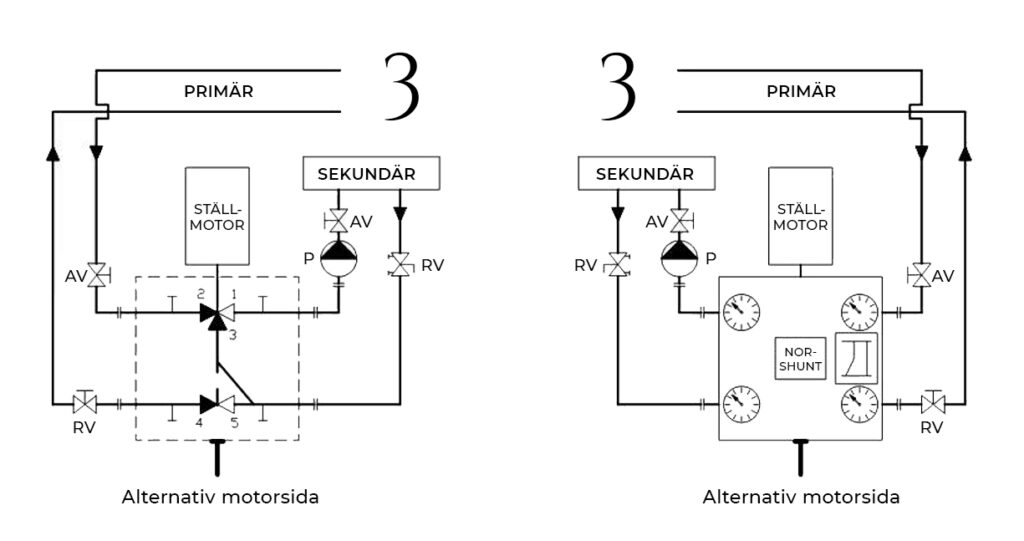

3 – Trevägs shuntkoppling, utan huvudpump
Sekundärmonterad styrventil. Sugande koppel. Tvåvägs kopplad trevägsventil. Variabelt flöde primärt, konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet i hela systemet.
Användbar vid system utan huvudpump (sugande koppling), samt vid krav på låga returtemperaturer.

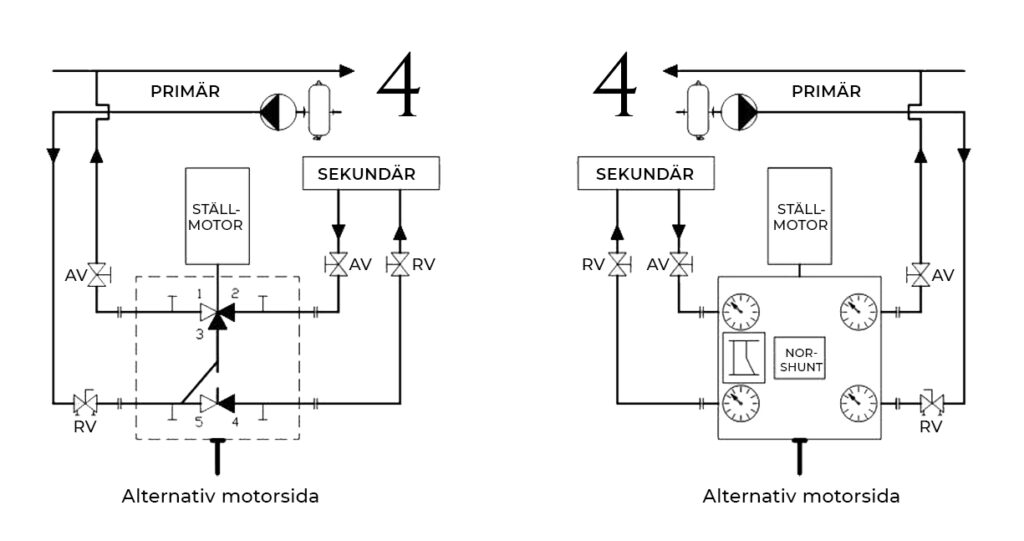

4 – Trevägs shuntkoppling, utan sekundärpump
Primärmonterad styrventil. Konstant flöde primärt, variabelt flöde sekundärt. Blandningsventil i primärsidans retur.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen och sekundärkretsen.
Användbar till eftervärmningsbatterier utan frysrisk, kylbatterier samt system med (mycket) höga drivtryck. Om sekundärkretsens tryckfall är stort kan eget Kvs-värde i port 3 levereras.

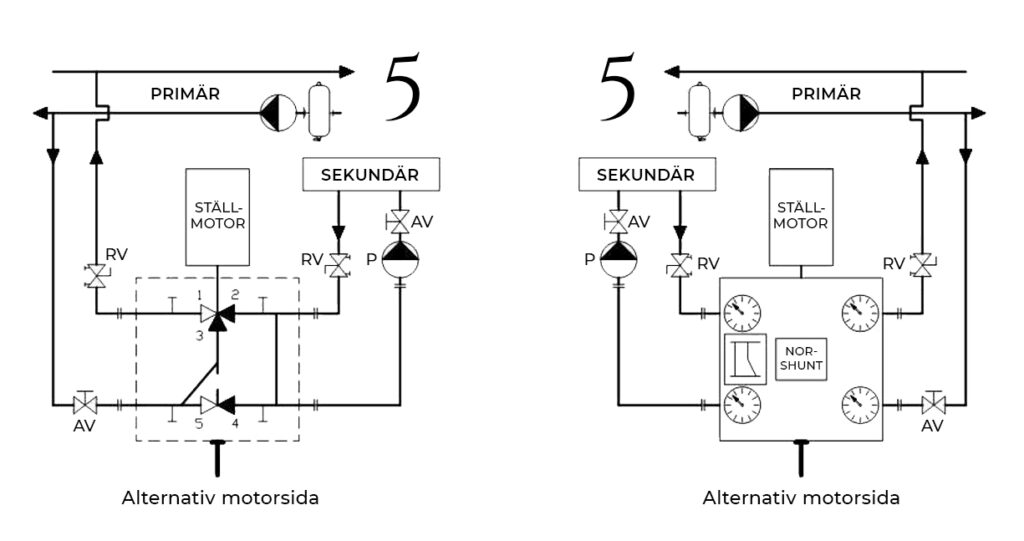

5 – Sverigekoppling
Primärmonterad styrventil. Konstant flöde primärt och sekundärt. Blandningsventil i primärsidans retur.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar vid lika och olika flöden primärt och sekundärt.

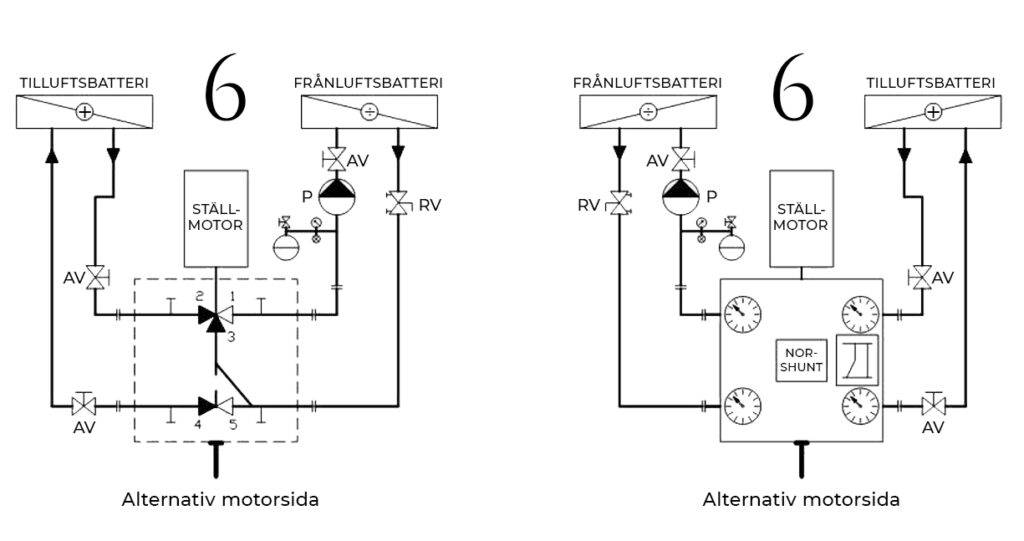

6 – Värmeåtervinning
Konstant flöde i frånluftsbatteriet (-), variabelt flöde i tilluftsbatteriet (+).
Pumpen dimensioneras för att klara tryckfallet i hela systemet.
Tryckfallet över ventilens shuntport (port 3) bör närma sig samma tryckfall som tilluftsbatteri och rör. Ventilens huvudport (port 2) dimensioneras vanligen med ett tryckfall på 10–20 kPa. Den här metoden för dimensionering sparar tryckfall och pumpkostnader vid installation och drift.

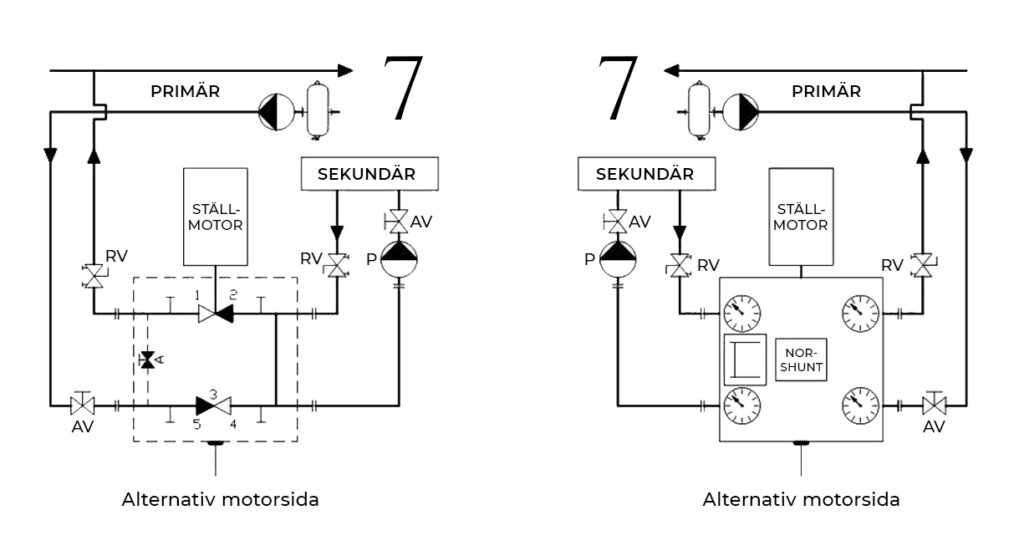

7 – Tvåvägskoppling
Ventil i primärsidans retur. Variabelt flöde primärt och konstant flöde sekundärt.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar vid lika och olika flöden primärt och sekundärt, samt vid krav på låga returtemperaturer primärt. Inbyggd blödare primärt (ventil A).

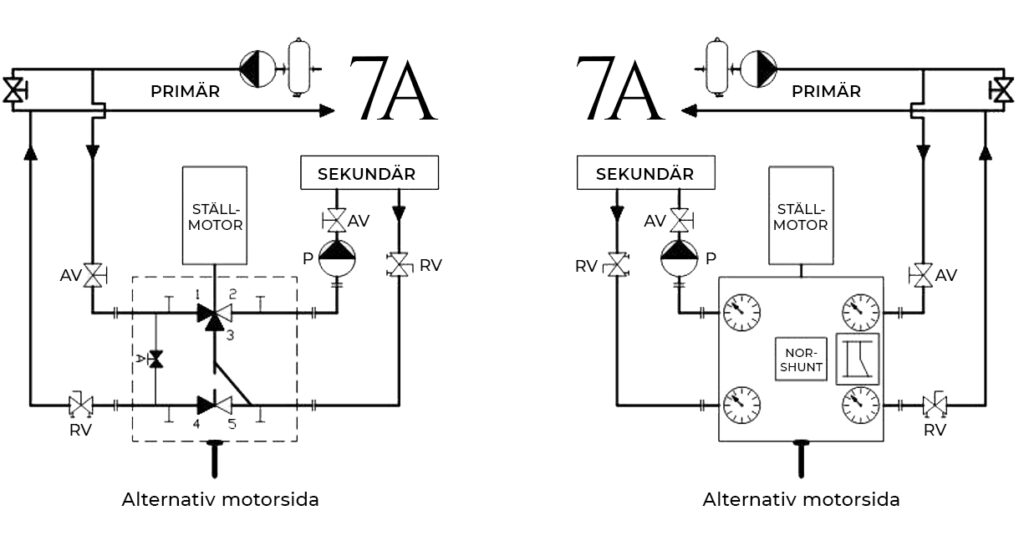

7A – Tvåvägskopplad trevägsventil
Sekundärmonterad styrventil. Variabelt flöde primärt och konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Lämplig vid lika flöden primärt och sekundärt, samt vid låga returtemperaturer primärt. Inbyggd blödare primärt (ventil A).
