Finesse EC Vattenvärmd

Name: Finesse EC vattenvärmd – kraftfull luftridå, WiFi, 4 bredder
SKU: 1234-123-1-1-1-1-1-1-1-1-1-1-3-3-2-3-3-2-1

Finesse EC är en kraftfull luftridå för klimatseparation i entréer. Den skapar en osynlig vägg av luft som separerar inomhusluften från utomhusluften. På så sätt behåller du den uppvärmda luften inne i lokalen. Finesse är en inbyggnadsmodell, den fälls in i undertaket ovanför entrén. Det gör den till en mycket diskret luftridå. Ridån finns i flera storlekar och varianter. Det gör att för nästan alla entréer finns det en Finesse som passar.

Nya Finesse EC, VCFI5, är en uppdaterad och förbättrad version av Finesse 4. Bland annat har den högre effekt och en lägre ljudnivå. En av de största nyheterna är att den har ett integrerat styrkort, Prime. Med Prime kan du bl.a. styra luftridån via smartphone. Läs mer under "Reglering via Prime och WiFi". Nytt är också att detta är en ridå med EC-fläktmotor. Liksom våra andra EC-modeller har den energieffektiva EC-fläktar.

Alla Finesse-modeller finns i fyra olika bredder; 1.0, 1.5, 2.0 samt 2.5 meter. Nya Finesse EC finns dessutom i två kapacitetsklasser:
Kapacitetsklass B installeras på maximalt 4 meters höjd.
Kapacitetsklass C har en maximal rekommenderad installationshöjd på 5 meter.
Specifika förhållanden på plats kan påverka den rekommenderade installationshöjden.

Eftersom det är en både diskret och effektiv luftridå har den många användningsområden. Ridån passar utmärkt i kontor, butiker och köpcentrum, offentliga byggnader, arenor och idrottshallar, resecentrum och flygplatser, industriportar osv.

För att uppnå optimal prestanda och luftridåverkan har Finesse ett justerbart utblåsgaller i aluminium. Gallret kan finjusteras för att uppnå optimal luftström. Luftridån har ett kombinerat insugningsgaller och filter som kallas ”2 in 1”. Fördelarna är många. Det består av 3D expanderad metall, det har en stor öppningsgrad och bra åtkomlighet. Sammantaget fungerar det som ett effektivt filter, enkelt att göra rent, och som skyddar vattenbatteriet mot nedsmutsning. Tack vare det kan livslängd och prestanda öka.

Finesse har ett chassi och hölje gjort i varmgalvaniserad plåt. Som standard är det pulverlackerat i en vit kulör, RAL9016. Mot ett pristillägg kan du välja en annan, valfri RAL-kulör. Inuti höljet finns ljuddämpande material. Det är en viktig komponent för att luftridån ska kunna hålla en så låg ljudnivå som möjligt.

Detta är den vattenvärmda modellen av Finesse. Den finns även elvärmd och ovärmd. Kapslingsklassen är IP20. Liksom övriga luftridåer är den CE-märkt.

Reglering via Prime och WiFi

Det inbyggda styrkortet, Prime, ger en smart reglering med många funktioner. Det enda du behöver komplettera med är manöverpanelen Prime, en lättmanövrerad reglerpanel med stor display och touchscreen. Om du styr flera luftridåer med Prime samtidigt räcker det med en gemensam manöverpanel.

Prime är förberedd för WiFi. Genom att koppla Prime mot WiFi kan du välja att styra luftridån via en smartphone. För det behöver du ladda ner appen Prime. Via appen får du tillgång till alla funktioner och inställningar. Den gör det enkelt att styra luftridån på distans. Ladda enkelt ned appen via länk här på sidan.

Du kan koppla och styra Prime via ModBus RTU och/eller med appen Prime. Manöverpanelen till Prime har en integrerad rumsgivare. Läs mer under Reglering.

Kraftfull luftridå med låg ljudnivå
Infälld montering ovanför entrén
Kan styras via smartphone
Energieffektiva EC-fläktar
Fyra bredder, från 1 m till 2,5 m
Montagehöjd upp till 5 m

Artikelnr: 1234-123-1-1-1-1-1-1-1-1-1-1-3-3-2-3-3-2-1 Kategori: Luftridåer Etiketter: 2VV, EC, Finesse, Infälld, Mindre entre, Större entre, Vattenvärmd

Ikoner för Finesse EC vattenvärmd – med stor Prime i mitten

Vattenvärmd Finesse 5 EC

VCFI5 EC är lagerförd • Luftmängd enligt ISO27327-1 • Ljudtryck uppmätt vid 3 m avstånd, högsta hastighet, Q=2 • Ljudeffekt (LWA) enligt ISO27327-2

Den maximala rekommenderade installationshöjden för Finesse beror på vilken kapacitetsklass luftridån har. För kapacitetsklass B gäller maximalt 4 meter. Ridåer i klass C kan installeras ännu högre, maximalt upp till 5 meter.

Montera alltid Finesse horisontellt, ovanför dörren. Fäll in luftridån i undertaket.

Fäst antingen luftridån i taket eller på väggen. För montering på väggen använder du väggkonsol VCS4-KONZ-STE. Passar det bättre att montera ridån i taket kan du med fördel använda takkonsol VCS4-KONZ-STR. Båda konsol-seten beställer du som separata tillbehör. Luftridån kan även pendlas i 8 mm gängstänger från taket. Tänk på att ta hänsyn till luftridåns vikt vid installationen. Du kan behöva en lyftanordning, t.ex. en gaffeltruck. Ytterligare två personer kan hjälpa till att stödja ridån tills den är ordentligt fastsatt. Obs! Det är även viktigt att själva upphängningen kan bära luftridåns vikt.

Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Gör vattenanslutningen på vänster sida, framifrån sett. Röranslutning G¾“. Använd flexslangar vid anslutning till värmesystemet. Anslut därefter luftridåerna till 230V/1-fas, max 10A.

Finesse 5 har ett inbyggt styrkort men behöver kompletteras med Prime manöverpanel. Läs mer under Reglering.

Finesse 5 har ett inbyggt styrkort, Prime. Du behöver bara komplettera med den väggmonterade manöverpanelen Prime. Om du har flera luftridåer med Prime räcker det med endast en manöverpanel. Ridåerna styrs sedan gemensamt via den panelen. Manöverpanelen har en touchscreen vilket gör det enkelt att komma åt och hantera hantera alla inställningar.

Prime är en utvecklad version av tidigare AirGenio-modeller, med fler och utökade funktioner. Den är dessutom ännu enklare att installera och använda. Du kan koppla upp enheten mot WiFi och sedan styra luftridåerna via en smartphone. Som standard ingår både ModBus RTU och appen Prime. Manöverpanelen Prime har dessutom en integrerad rumsgivare. Det finns en 24V anslutning för ventilsats.

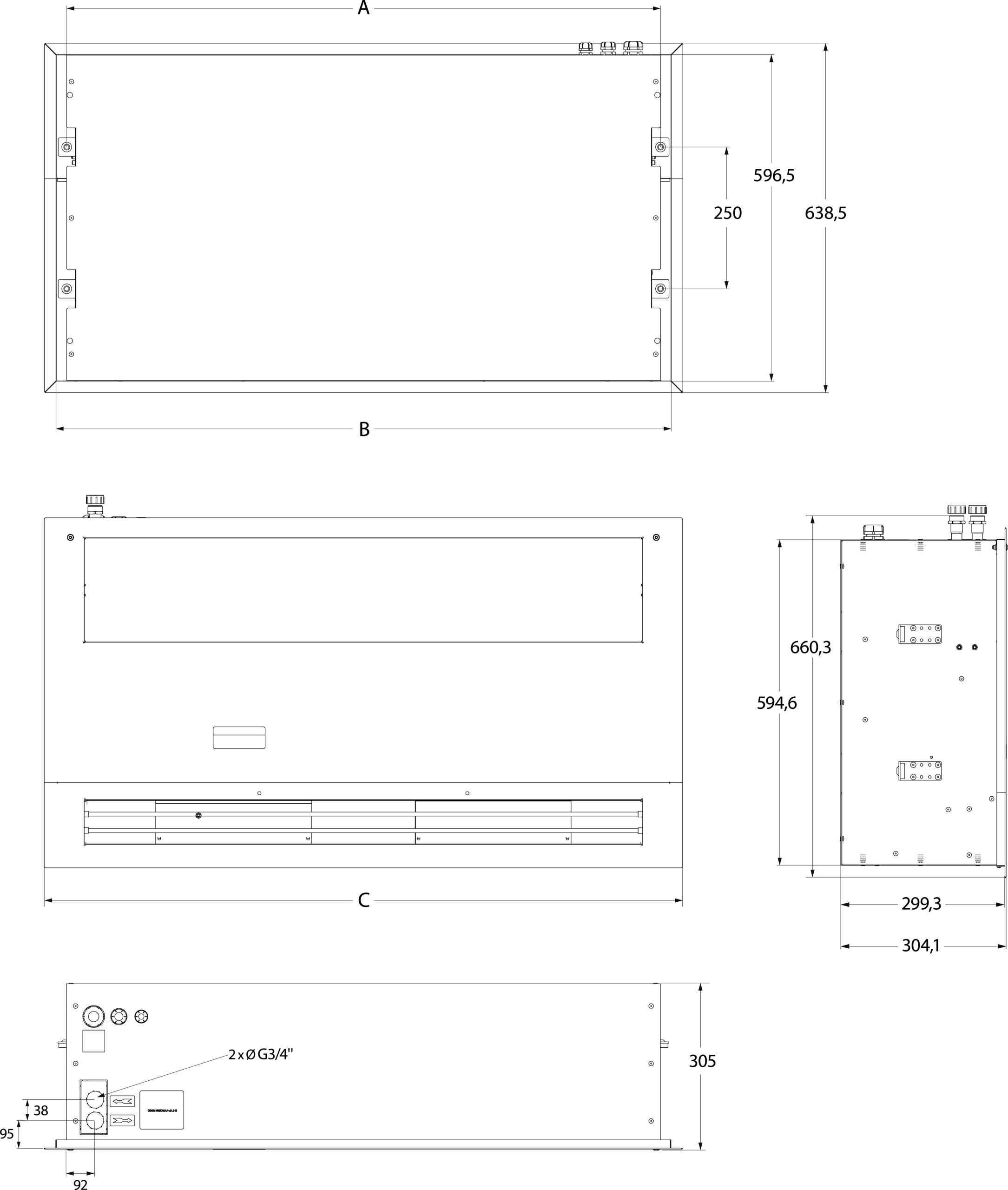

Dimensioner Finesse 5 EC

Längder i mm, vikter i kg.

Komponenter

Komponenter för luftridån Finesse VCFI5 EC

1) Upphängningsfästen 2) Vattenanslutning 3) Strömförsörjning kabelkontakt 4) Strömförsörjningskontakter och fixeringsplats 5) Styrmodul 6) Inloppsskydd 7) Utloppsgaller
