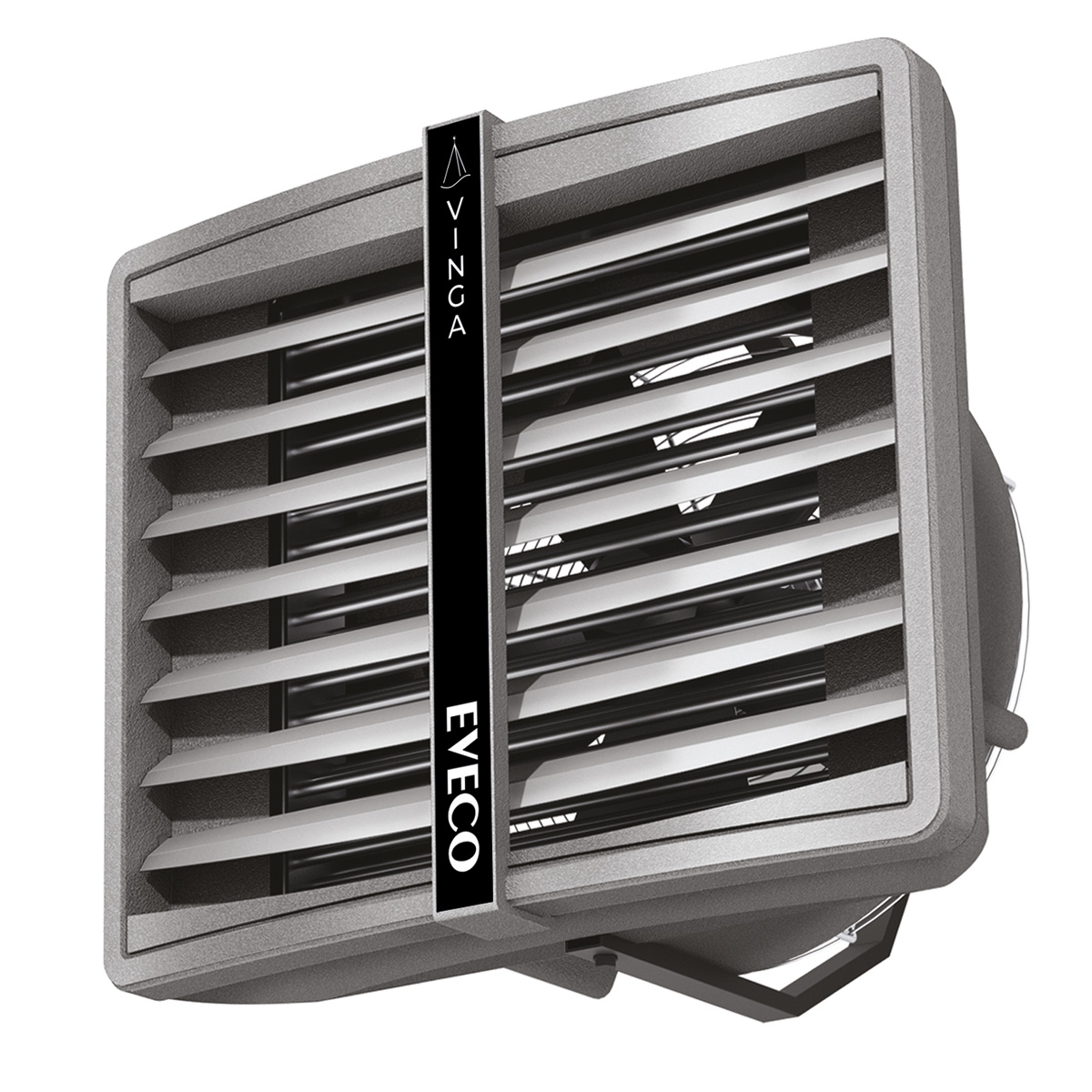

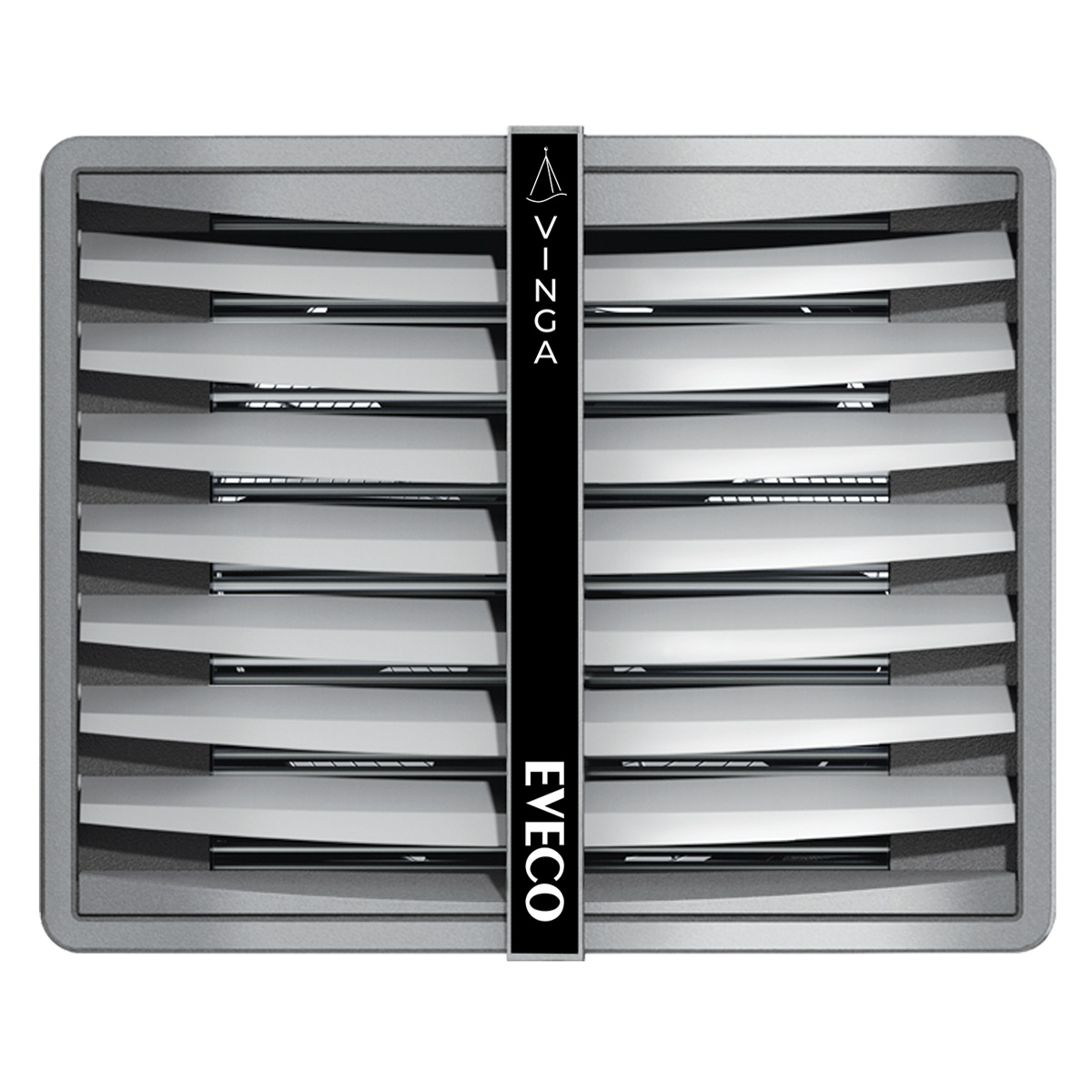

VINGA

Vinga fläktluftvärmare monterar du antingen på väggen eller i taket. Placera fläktluftvärmaren där den ger en optimal luftfördelning i lokalen. Se till i förväg att det finns utrymme för el- och vatteninstallationer.

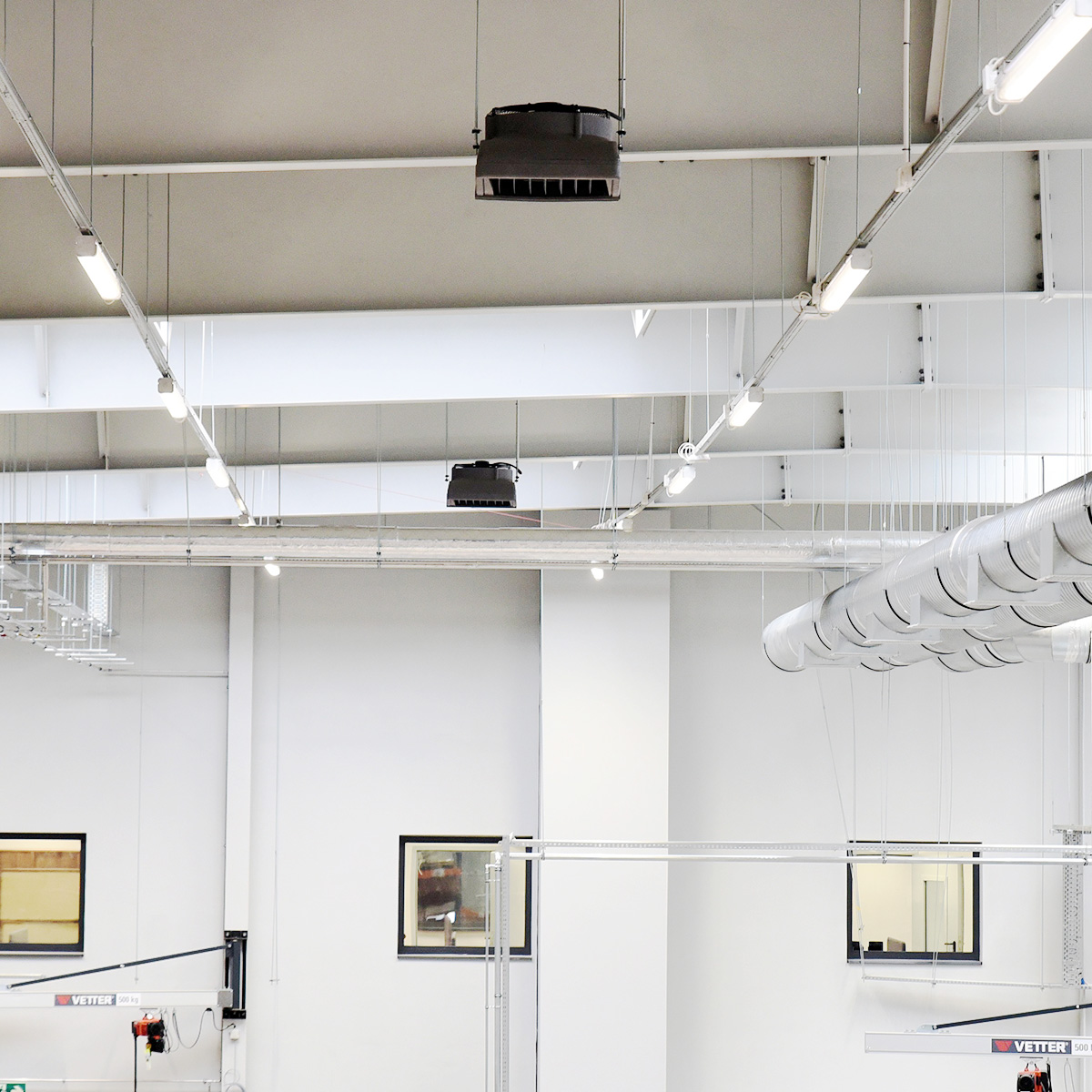

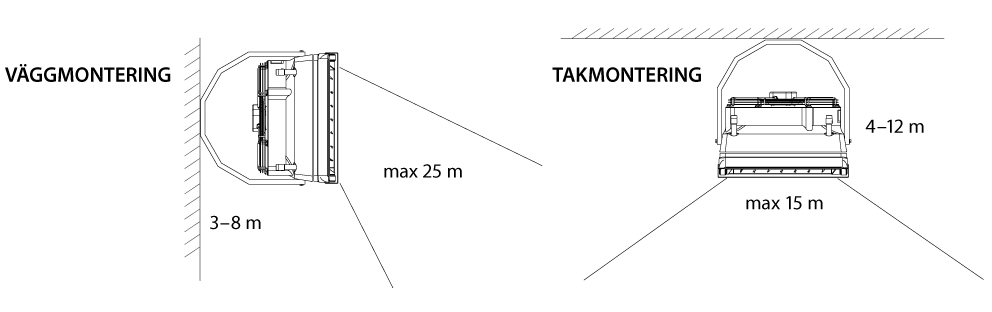

Takmontering: Vid montering i taket bör luftaren placeras på rörledningens högsta punkt. På så sätt blir det lättare med avluftning av enheten. Rekommenderad installationshöjd vid takmontering är 4–12 m.

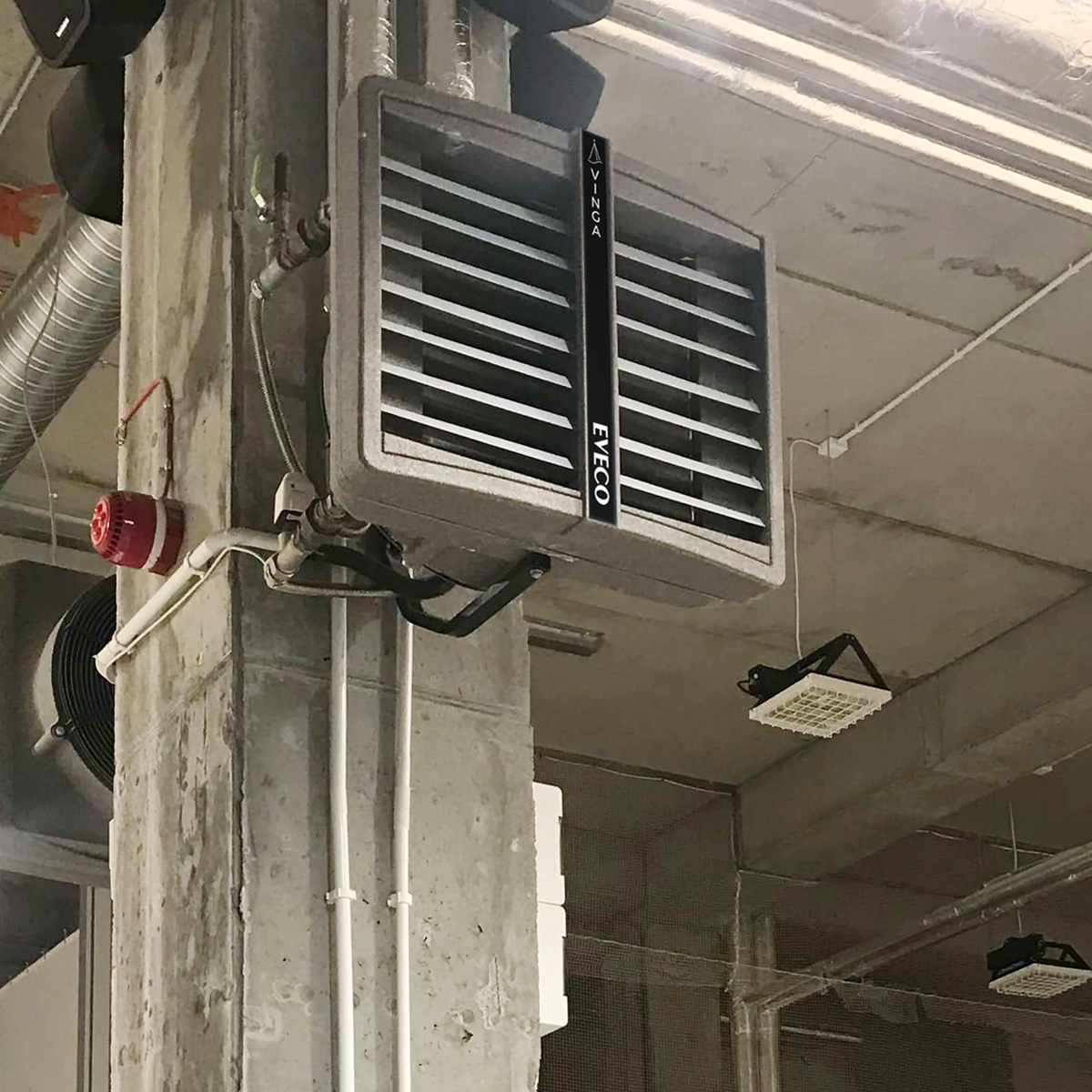

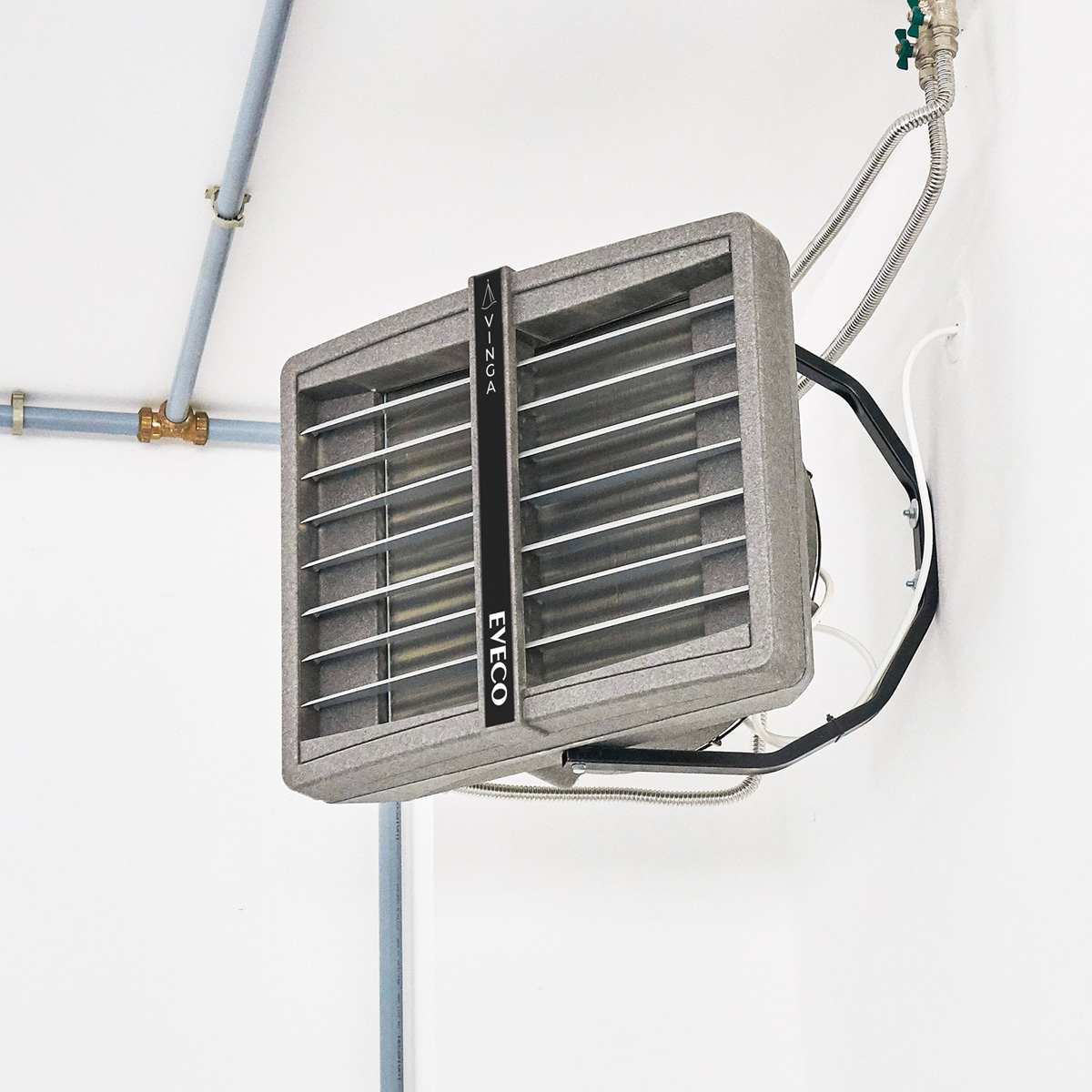

Väggmontering: Vid väggmontering är den rekommenderade installationshöjden 3–8 m.

Montera fläktluftvärmaren med medföljande konsol eller andra stödkonstruktioner. Vid takmontering kan man till exempel använda M8 gängstänger.

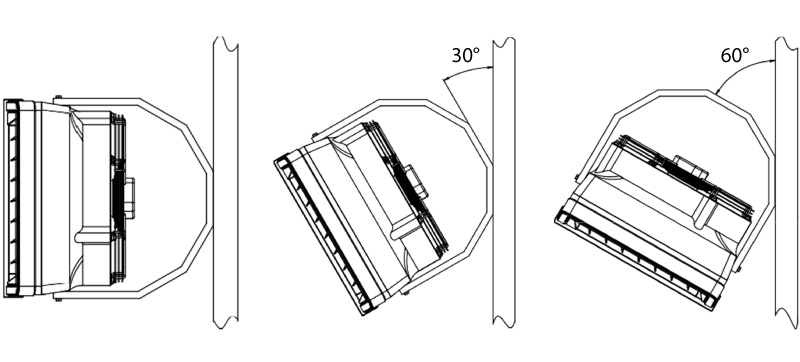

Konsolen är tillverkad av en vinklad profil. Om den används finns det tre olika fasta riktningar att välja mellan; rakt, med 30° eller 60° vinkel i förhållande till montageytan.

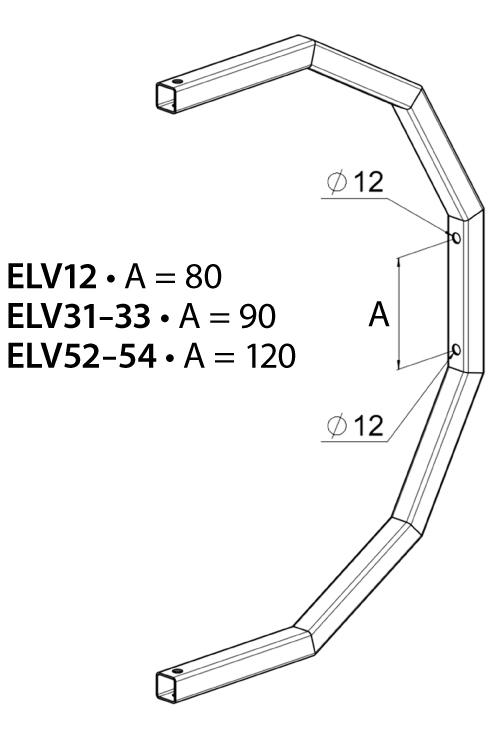

I konsolen finns två hål förberedda för vertikal montering. Vid montering i andra vinklar behöver nya hål göras i konsolen. Beroende på storlek av fläktluftvärmare är avståndet mellan dessa hål olika.

Dimensioner i mm. Observera att avstånden mellan hålen skiljer sig åt för olika storlekar av fläktluftvärmare.

Elanslutning: Anslut fläktluftvärmaren till 230 V / 1. Anslutning av matningskabel och huvudströmbrytare måste utföras enligt elschemat. Schemat hittar du i manualen. Matningskabeln är ett separat tillbehör. Observera att elinstallationen måste utföras av behörig installatör.

För att skydda fläktmotorn har Vinga ett internt överhettningsskydd. Installationen ska föregås av en allpolig brytare.

Vattenanslutning: Anslutningsrören sitter på baksidan av enheten. Anslut matningsrören till värmaren enligt markeringarna på höljet. Håll emot ordentligt när du ansluter rören. Observera att anslutningsrören inte får utsättas för vridning.

För att kunna isolera enheten behöver avstängningsventiler monteras på båda rören. Ventilen för avtappning ska sitta på tilloppsröret, avluftningsventilen på returröret.

Monterad och klar kan fläktluftvärmaren även roteras åt sidorna. Åt ena hållet kan den roteras 50°. Beroende på modell är den maximala vridningen åt andra hållet mellan 68–78°. Kom ihåg att först säkerställa anslutningarna från oscillerande vridmoment. Använd flexibla slangar för att underlätta rotationsmomentet.

Frostskydd: Värmeväxlaren är inte utrustad med frysskydd. Därför måste frostskyddsmedel tillsättas i vattensystemet. Säkerställ att frostskyddsmedlet är kompatibelt med både växlaren och övriga delar av det hydrauliska systemet. Späd vätskan med vatten enligt tillverkarens anvisningar.

Läs manualen noga innan installationen påbörjas.

Styr Vinga fläktluftvärmare med någon av reglerenheterna AFR-EC eller LVR3. AFR-EC har elektronisk termostat och varvtalsreglering i ett, och du kan välja mellan manuell och helautomatisk reglering. I mer krävande miljöer kan detta vara det bästa valet, precis som Vinga har AFR-EC en hög kapslingsklass (IP54). LVR3 är en förprogrammerad rumsregulator som reglerar fläkt och ventil, var för sig eller samtidigt. Fläkthastigheten regleras automatiskt eller manuellt. Både AFR-EC och LVR3 kan kommunicera via ModBus.

Kombinera reglerenheten du har valt med ventilsats FVI. Där ingår en tvåvägs regler- och konstantflödesventil samt termoställdon.

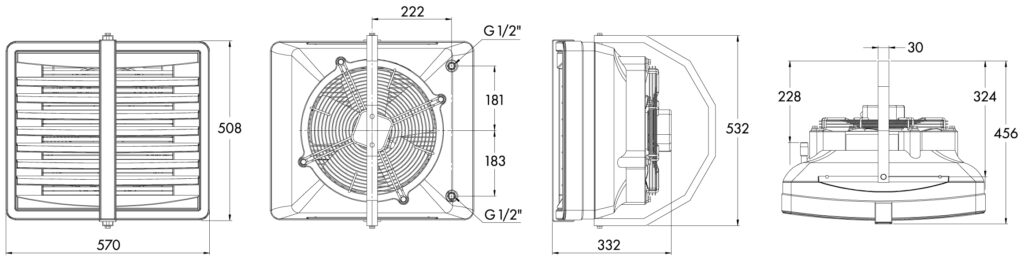

Dimensioner Vinga ELV12

Dimensioner Vinga ELV31, ELV32, ELV33

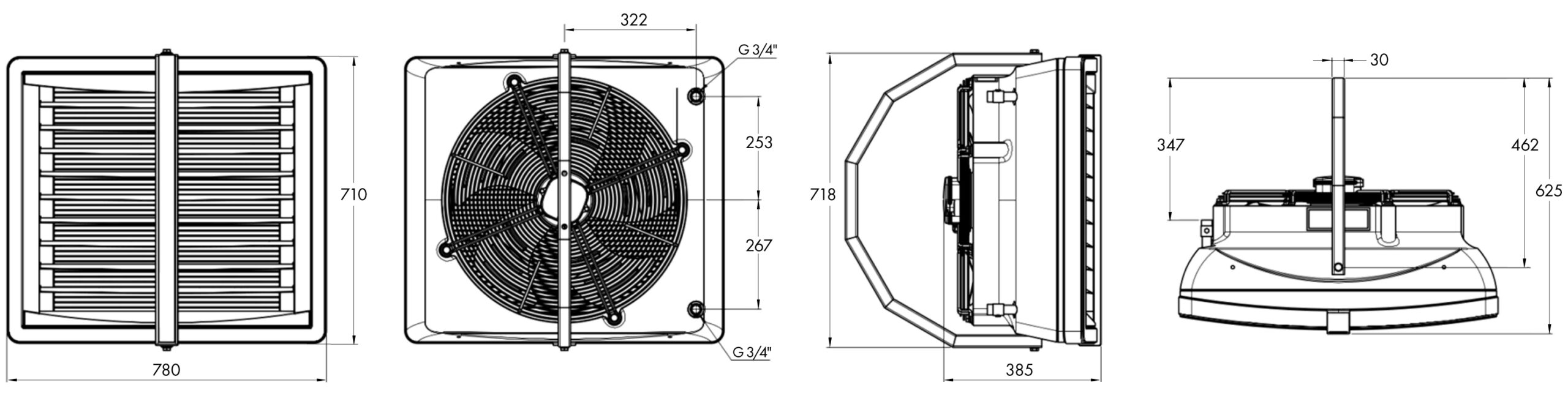

Dimensioner Vinga ELV52, ELV53, ELV54

Mått i mm.
