Finesse, VCF

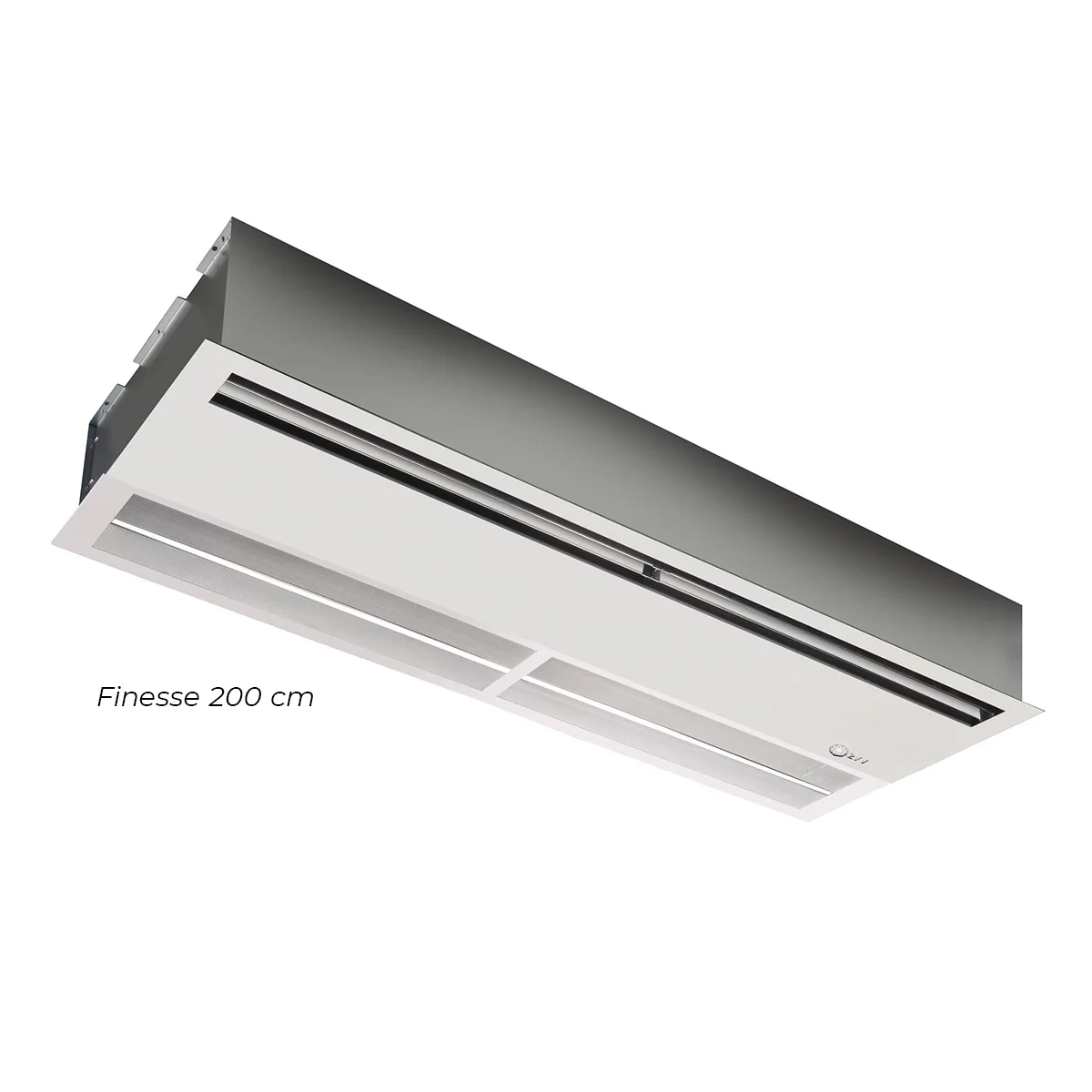

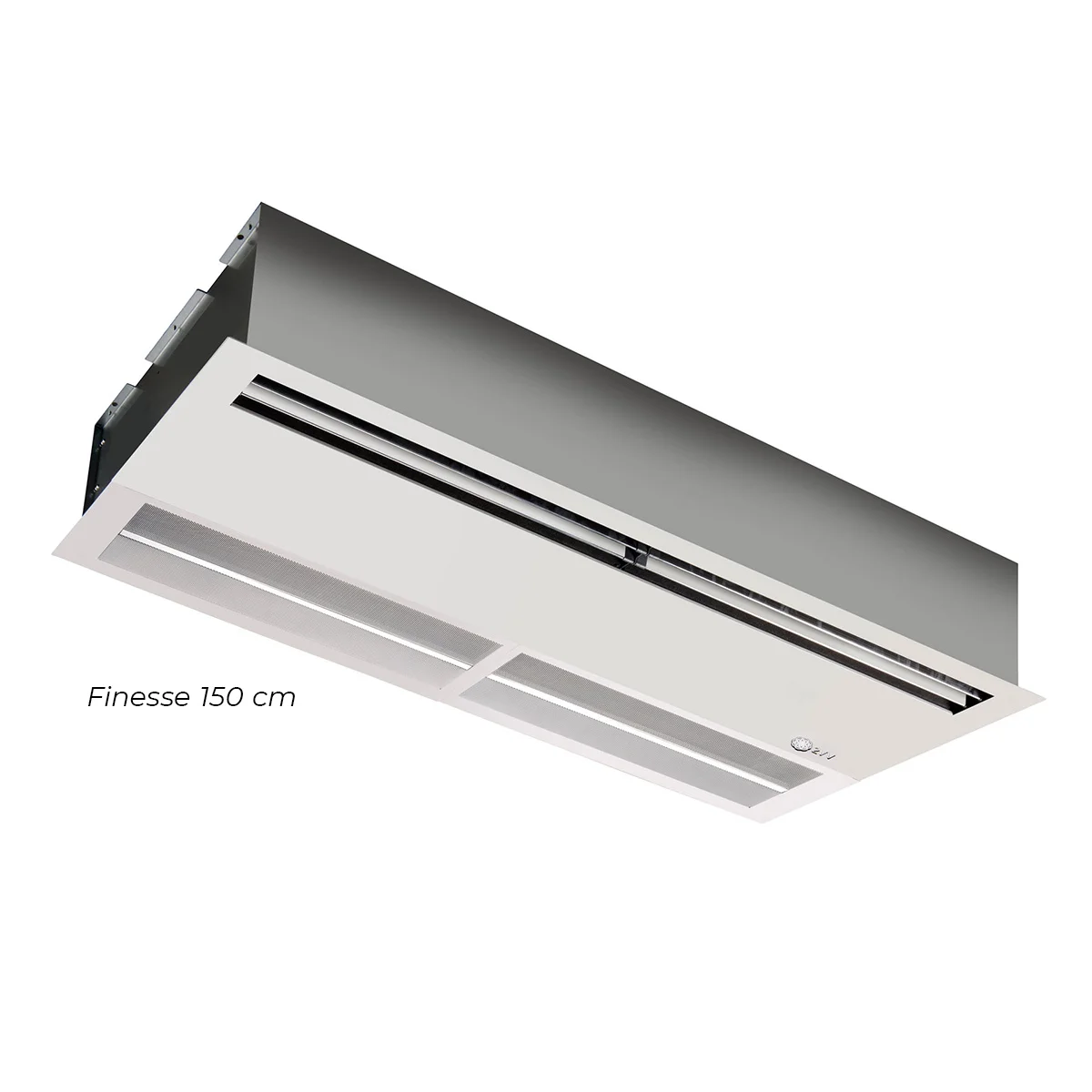

Finesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov.

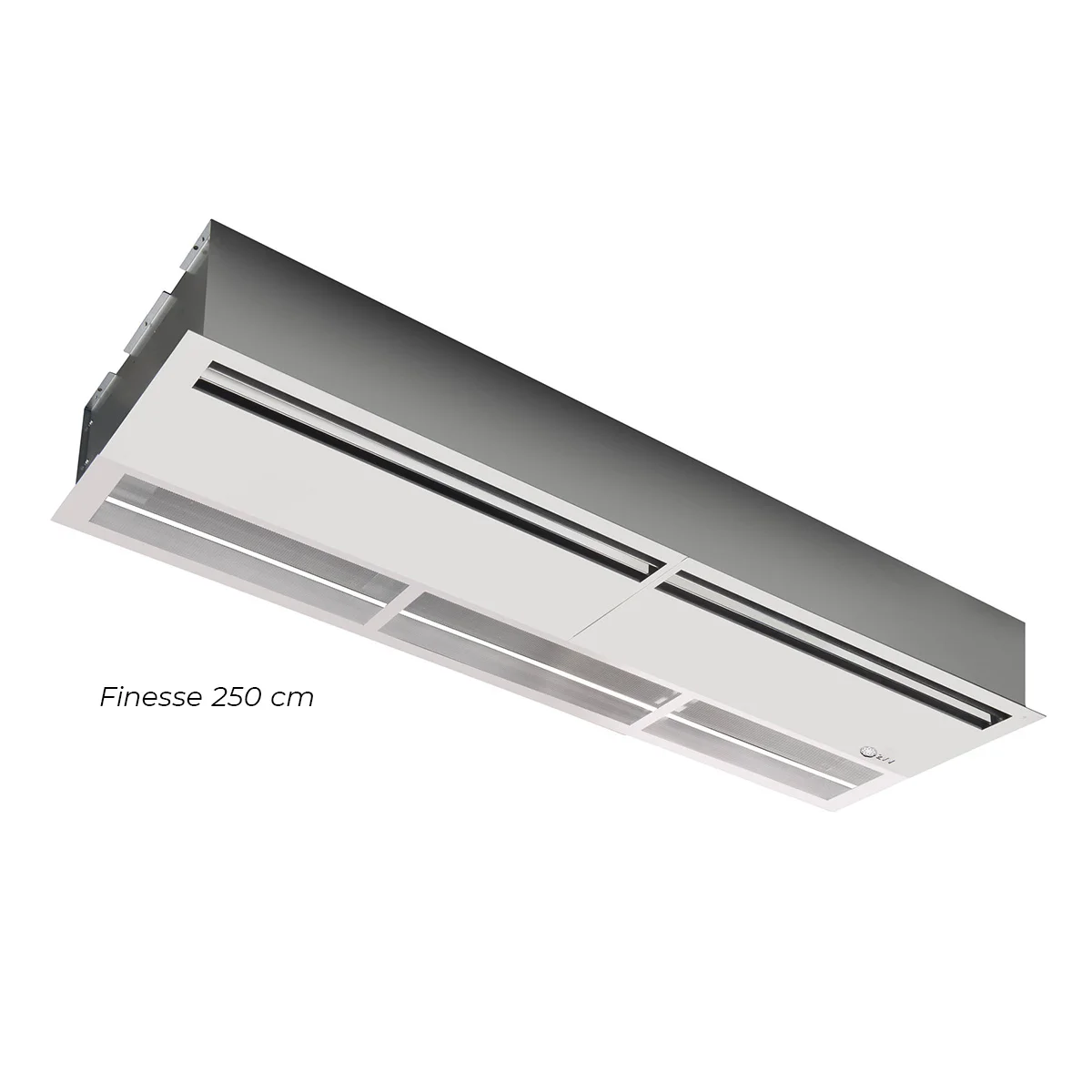

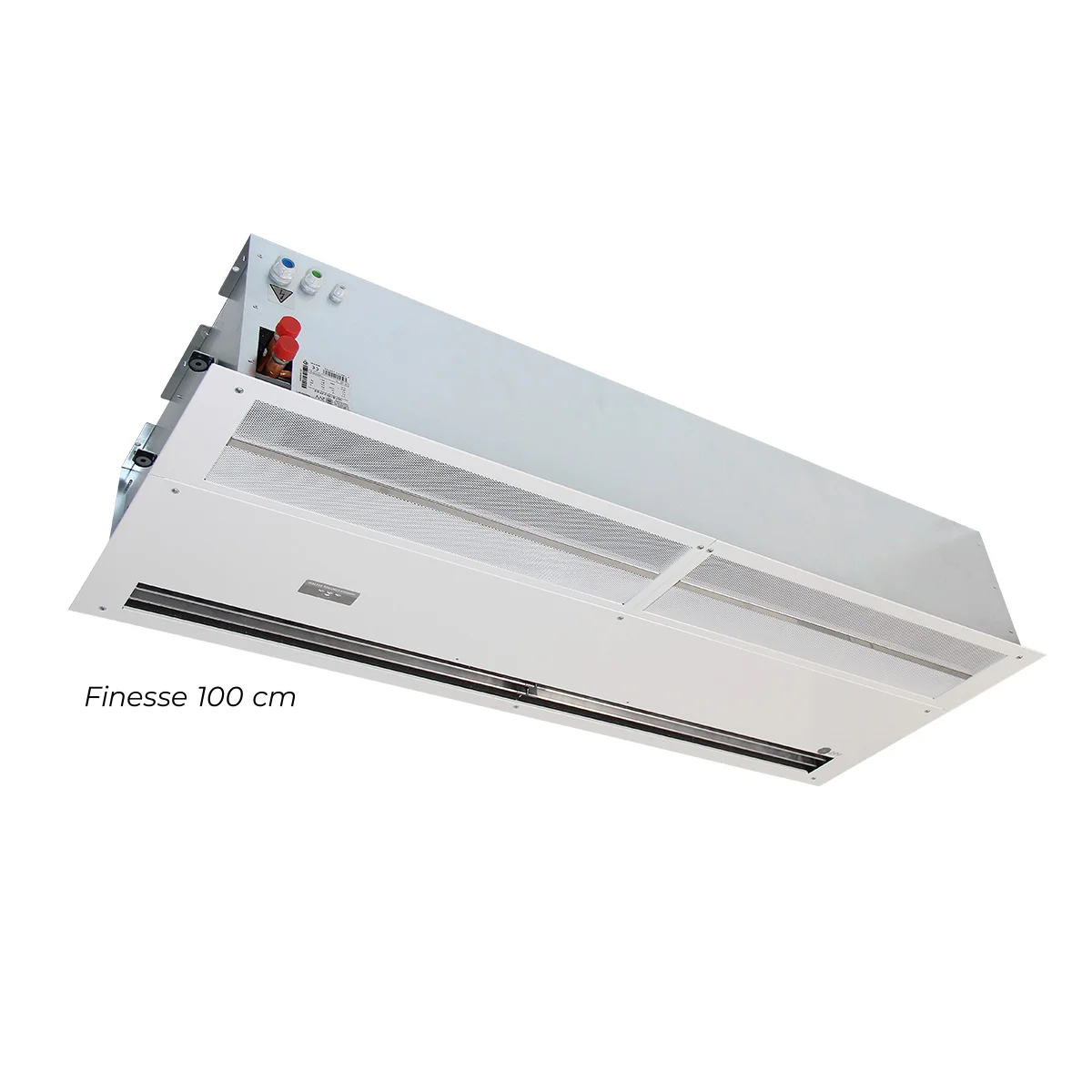

Finesse är en inbyggnadsmodell för horisontellt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengöring vilket borgar för lång livslängd och bra prestanda.
Lämplig för alla applikationer där en effektiv och diskret luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden.
Beskrivning
Finesse vattenvärmda luftridåer består av 2 olika kapacitetsklasser B och C.
Typ B rekommenderas för montering upp till 3,5 meters höjd. (Max 4,0 vid ideala förhållanden.)
Typ C rekommenderas för montering upp till 4,2 meters höjd. (Max 5,0 vid ideala förhållanden.)
Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd.
Finesse har ett justerbart utblåsningsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för rätt uppnå rätt luftström.
Aggregaten är utrustade med ett kombinerat insugningsgaller och filter ”2 in 1”. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengöringsbart och skyddar även vattenbatteriet mot nedsmutsning.
Finesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i vit kulör, på begäran kan Finesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt.
Det finns flera olika styrningar till Finesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information.
Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen.
Installation och reglering

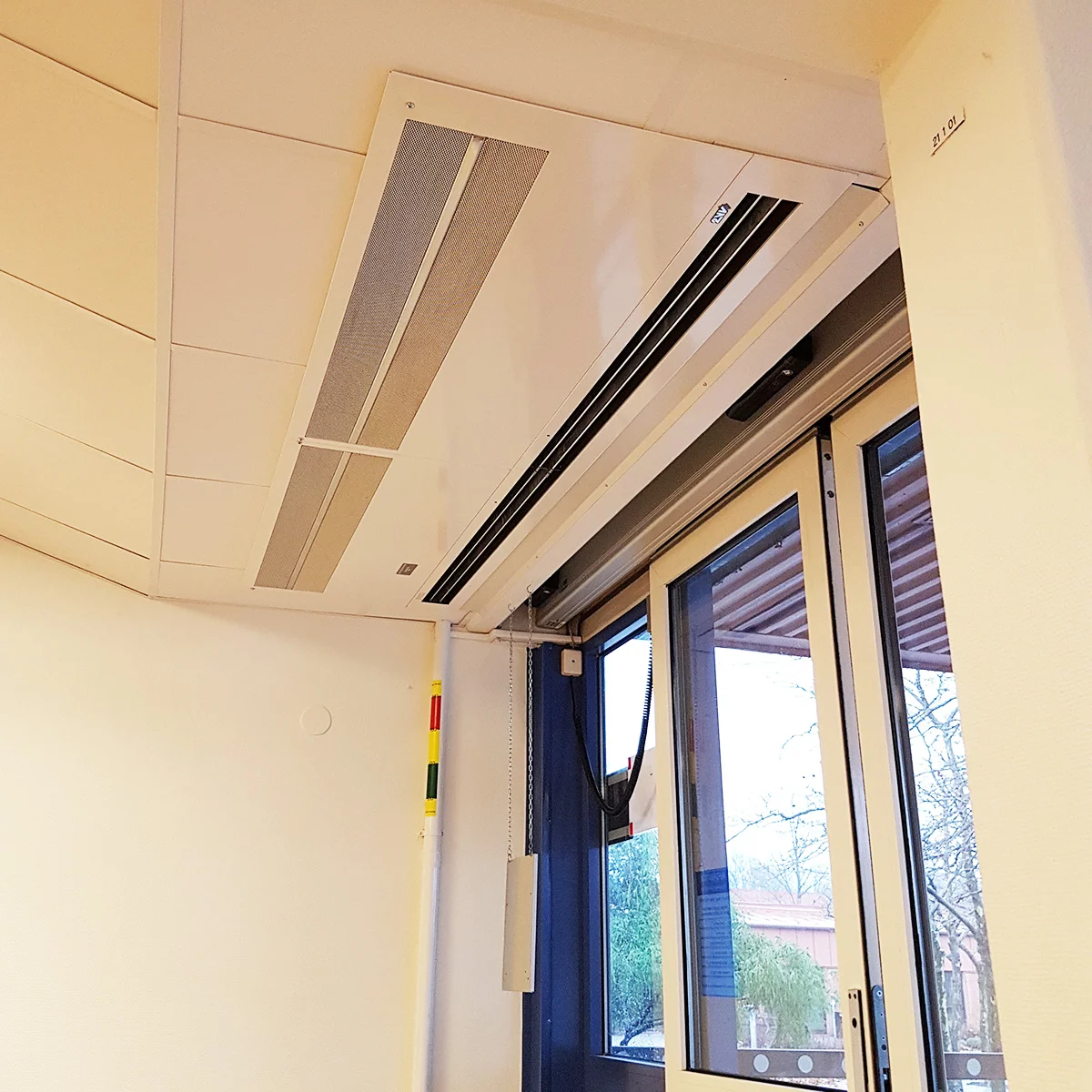

Finesse luftridåer monteras horisontellt ovanför dörren, i nivå med undertaket, i tak eller väggkonsoler (tillbehör), alternativt pendlas i 8mm gängstång från taket.
Vattenanslutning sker på vänstersida framifrån sett, röranslutning G¾“. Använd flexslangar vid anslutning till värmesystemet.
Tillse att det finns tillräcklig med utrymme för rör och elinstallationer.
Luftridåerna skall anslutas till 230V/1-fas max 10A. Reglerbox måste väljas till och dockas enkelt in i aggregatet.

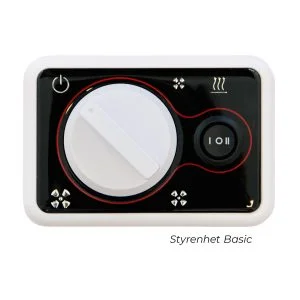

Välj AirGenio Basic utförande för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr.
Välj AirGenio för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (ventilsats väljs separat).
Med AirGenio kan luftridån anslutas till ModBus.
Relaterade Produkter
Kataloger och broschyrer
Installationsanvisningar och manualer
Deklarationer och certifikat
CAD-ritningar
Övrigt
Typ | RSK, RAL9016 | RSK, RAL9010** | Effekt kW | Tryckfall | Effekt kW | Tryckfall | Ström A | Luftmängd | Ljudtryck | Vikt kg |
VCFB100V* | 6703807 | 6739281 | 20,2 | 8,8 | 11,8 | 4,1 | 2,2 | 2140 | 43-59 | 41 |
VCFB150V* | 6703808 | 6739282 | 31,7 | 20,8 | 18,5 | 8,8 | 3,3 | 3100 | 44-61 | 56 |
VCFB200V* | 6703809 | 6739283 | 43,1 | 17,7 | 25,2 | 8,1 | 4,3 | 4280 | 46-63 | 73 |
VCFB250V* | 6703810 | 6739284 | 51 | 13,4 | 29,8 | 6,6 | 5,4 | 5140 | 47-64 | 87 |
VCFC100V | 6703811 | 6739285 | 23,8 | 10,9 | 13,9 | 5,4 | 3,8 | 2800 | 47-63 | 46 |
VCFC150V | 6703812 | 6739286 | 36,5 | 25,3 | 21,4 | 10,8 | 5,2 | 3900 | 48-64 | 61 |
VCFC200V | 6703813 | 6739287 | 46,7 | 19,8 | 27,2 | 8,9 | 6,5 | 5070 | 49-65 | 77 |
VCFC250V | 6703814 | 6739288 | 51 | 13,4 | 29,8 | 6,6 | 7,6 | 5860 | 51-67 | 92 |
VCFC100W | 6703815 | 6739289 | 15,4² | 27,8 | 8,4³ | 32,1 | 3,6 | 2530 | 59-63 | 52 |
VCFC150W | 6703816 | 6739290 | 26,4² | 43,4 | 14,4³ | 49,7 | 4,8 | 3500 | 50-64 | 71 |
VCFC200W | 6703817 | 6739291 | 29,8² | 23,7 | 16,3³ | 27,3 | 6 | 4670 | 51-65 | 89 |
VCFC250W | 6703818 | 6739292 | 31,7² | 16,4 | 17,3³ | 18,8 | 7,1 | 5260 | 53-67 | 106 |
¹ Ljudtryck vid 5m avstånd, Q=2, 200m² Sabine, min-max luftmängd ² Effekt vid 50/30-18°C ³ Effekt vid 35/25-18°C *Lagerfört **Utgående kulör |
||||||||||
Tillbehör | Art. kod | RSK |
Väggkonsol (par) | VCS4KONZSTE (RAL9010) VCS4KONZSTEN (RAL9016) | 673 18 48 670 46 93 |
Takkonsol (par) | VCS4KONZSTR (RAL9010) VCS4KONZSTRN (RAL9016) | 673 18 63 670 46 94 |
Takpendelfäste | TPF8 | 672 64 04 |
Magnetventil Basic, kvs 2,4 | MV4010DN15 | 673 12 94 |
Magnetventil Basic, kvs 2,4 | MV4010DN20 | 673 12 95 |
Magnetventil Basic, kvs 7,2 | MV4010DN25 | 673 12 96 |

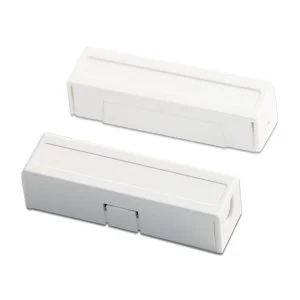

Dörrkontakt plast, magnet. 12 V | DK-1 | 673 12 68 |

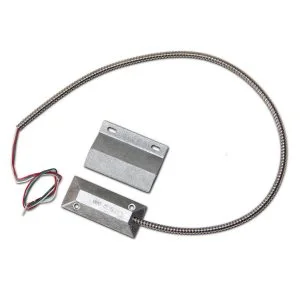

Dörrkontakt metall, magnet. 12 V | MK4532 | 673 05 00 |

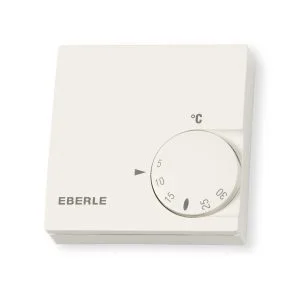

Bimetalltermostat IP20 | TER-P | 673 12 79 |

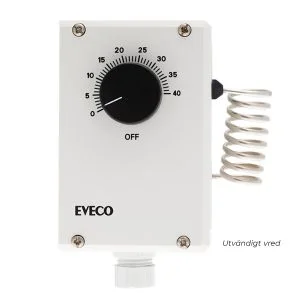

Kapslad termostat, invändigt vred, IP54 | SR101i | 672 74 77 |
Kapslad termostat, utvändigt vred, IP54 | SR101u | 672 74 78 |
EXIT skylt för nödutgång | VCS4EXIT | 673 16 55 |
Gränslägesbrytare | GLB | 670 46 60 |
Golvplatta för vertikalt montage | VCS4GP | |
Mellanplatta för 2 ridåer vertikalt | VCS4MP |
För luftridå | Variant | Art. kod | RSK nr |
|---|---|---|---|
Standesse/Finesse Vattenvärmd | Basic | VCSRBVAC | 6704576 |
Standesse/Finesse Vattenvärmd | Comfort, Master | VCSRCVAC | 6704578 |
Standesse/Finesse Vattenvärmd | Comfort, Slav | VCSRCVACS | 6704579 |
Standesse/Finesse Vattenvärmd | Superior, Master | VCSRSVAC | 6704582 |
Standesse/Finesse Vattenvärmd | Superior, Slav | VCSRSVACS | 6704583 |
Artikelkod | RSK-nr | Benämning |
VIM15LF.2 | 6704599 | Ventilsats Superior, DN15, 44-245l/h, modulerande |
VIM15.2 | 6704600 | Ventilsats Superior, DN15, 88-470l/h, modulerande |
VIM20.2 | 6704601 | Ventilsats Superior, DN20, 210-1150l/h, modulerande |
VIM25.2 | 6704602 | Ventilsats Superior, DN25, 370-2150l/h, modulerande |
VIM32.2 | 6704603 | Ventilsats Superior, DN32, 800-3700l/h, modulerande |
Artikelkod | RSK-nr | Benämning |
VIS15LF.2 | 6704594 | Ventilsats Comfort, DN15, 44-245l/h, on/off |
VIS15.2 | 6704595 | Ventilsats Comfort, DN15, 88-470l/h, on/off |
VIS20.2 | 6704596 | Ventilsats Comfort, DN20, 210-1150l/h, on/off |
VIS25.2 | 6704597 | Ventilsats Comfort, DN25, 370-2150l/h, on/off |
VIS32.2 | 6704598 | Ventilsats Comfort, DN32, 800-3700l/h, on/off |
